Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Tự khóa: | VÂNG |
|---|---|---|---|
| Mô-men xoắn nghiêng: | 54,4 kNm | Giữ mô-men xoắn: | 40,5 kNm |
| Ứng dụng: | Cần cẩu | Trang web cài đặt: | Hệ thống theo dõi mặt trời |

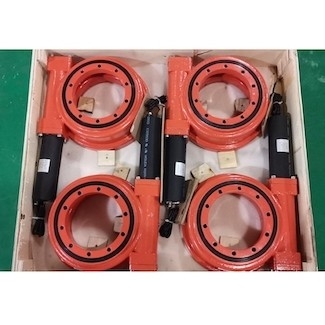

| Bao bì: | Ván ép | Động cơ: | Động cơ AC |
| Làm nổi bật: | IP66 SE12 Bộ truyền động dạng xoắn bánh răng,Bộ truyền động dạng hộp số dạng cuộn Tốc độ thấp 50Mn,Bộ truyền động dạng quay của bộ theo dõi năng lượng mặt trời IP66 SE12 |
||

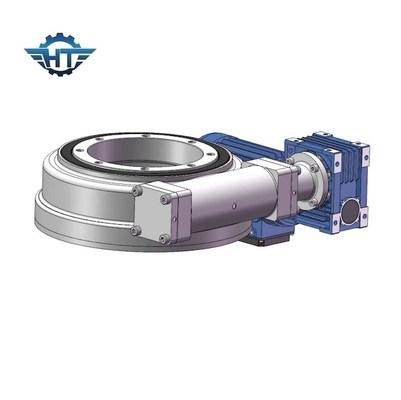

Hộp số ổ quay IP66 SE12 với độ chính xác cao và tốc độ thấp cho máy theo dõi bảng điều khiển năng lượng mặt trời
Ổ đĩa quay tay tự khóa IP66
Ổ trượt quay (bộ giảm tốc quay) là cái mà chúng ta thường gọi là sự kết hợp giữa ổ trục quay và ổ trục.Nó là một loại sản phẩm mới, thường bao gồm sâu, ổ trục quay, vỏ, động cơ và các bộ phận khác.Vì thành phần cốt lõi sử dụng ổ trục quay, nó có thể chịu lực dọc trục, lực hướng tâm và lực lật cùng một lúc.So với các sản phẩm ổ quay truyền thống, ổ quay (giảm tốc quay) có đặc điểm là lắp đặt đơn giản, dễ bảo trì và tiết kiệm không gian lắp đặt hơn.Sản phẩm này có thể được sử dụng rộng rãi trong máy móc xây dựng và các lĩnh vực năng lượng mới như xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, phương tiện làm việc trên không và hệ thống phát điện năng lượng mặt trời để tuần tra mặt trời.
Thuận lợi
Nhà sản xuất vòng bi quay vòng giải thích rằng nó có những ưu điểm rõ ràng sau:
Bộ truyền động quay vòng có thể chịu lực dọc trục, lực hướng tâm và mô men xoắn cùng một lúc vì thành phần cốt lõi sử dụng ổ trục quay.Cặp ổ quay dễ lắp đặt, dễ bảo trì và tiết kiệm không gian lắp đặt hơn.
Về mặt cấu tạo, các bề mặt răng chia lưới của ổ quay tiếp xúc thẳng hàng, giúp cải thiện đáng kể khả năng chịu lực.Đường truyền êm và tiếng ồn nhỏ.
Trong các ứng dụng thực tế, sự tích hợp cao của thiết bị truyền động quay khiến cho người dùng không cần phải mua và gia công từng bộ phận của thiết bị quay một, và ở một mức độ nhất định, nó cũng làm giảm quá trình chuẩn bị khi bắt đầu sản xuất sản phẩm. , từ đó nâng cao năng suất lao động lên rất nhiều.
Bánh răng sâu và bộ truyền động trục sâu có đặc điểm là tự khóa ngược, có thể nhận ra tự khóa ngược, tức là chỉ có bánh răng sâu có thể được dẫn động bởi trục sâu, nhưng không thể dẫn động bánh răng sâu.Chẳng hạn như cơ chế sâu tự khóa được sử dụng trong máy móc hạng nặng, khả năng tự khóa ngược của nó có thể đóng một vai trò trong việc bảo vệ an toàn.Tính năng này làm cho thiết bị truyền động quay vòng được sử dụng rộng rãi trong việc nâng hạ, làm việc trên không và các thiết bị khác.Vừa nâng cao hàm lượng công nghệ của động cơ chính, vừa nâng cao đáng kể độ ổn định hoạt động và hệ số an toàn của động cơ chính.Nó là một hiện thân quan trọng của ứng dụng xây dựng an toàn của thiết bị cơ khí.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Ứng dụng
Vòng bi vòng quay có thể được sử dụng cho nhiều ứng dụng.Các lĩnh vực triển khai bao gồm từ máy xúc và cần cẩu, khai thác lộ thiên và tuabin gió, đến ăng ten.Các lĩnh vực ứng dụng khác bao gồm kỹ thuật và hệ thống theo dõi năng lượng mặt trời.
