Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Thể loại: | loạt ngang |
| Ứng dụng: | Máy theo dõi năng lượng mặt trời | Dịch vụ OEM: | Có sẵn |
| Nguồn gốc: | Thường Châu, Trung Quốc | Tài xế: | Động cơ bước |
| Làm nổi bật: | Bộ truyền động theo dõi năng lượng mặt trời theo dõi bằng năng lượng mặt trời,bộ truyền động bằng năng lượng mặt trời ngang 24V,ổ theo dõi năng lượng mặt trời 24V nằm ngang |
||

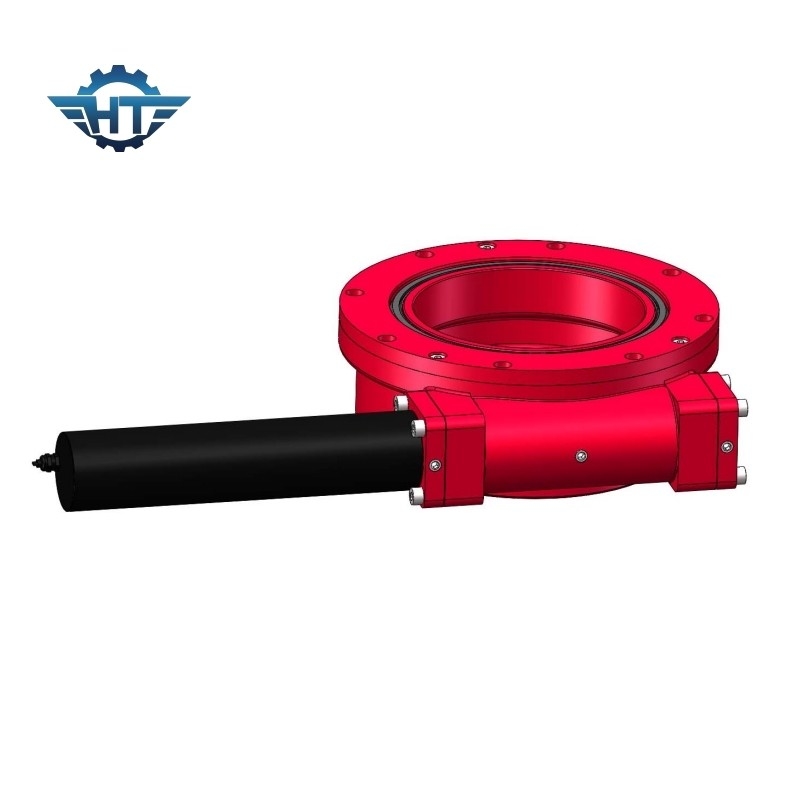

Bộ truyền động bằng năng lượng mặt trời FlatTracking Sun với động cơ bước 24V và bộ mã hóa cho máy theo dõi năng lượng mặt trời
Theo dõi ổ trượt bằng năng lượng mặt trời bằng năng lượng mặt trời
Bộ truyền động quay theo dõi mặt trời là một phần cốt lõi trong việc quay hệ thống theo dõi trục đơn xiên, là một sản phẩm hiệu quả về chi phí chủ yếu được phát triển và thiết kế để xây dựng các nhà máy điện quy mô lớn và được sử dụng rộng rãi ở các vĩ độ trung bình và thấp.
Hệ thống chỉ cần toàn bộ mảng có thể được tự động theo dõi bằng cách sử dụng một bộ ổ đĩa quay và bộ điều khiển.Cấu trúc liên kết độc đáo và bộ truyền động quay vòng không cần bảo trì có thể làm cho hệ thống ổn định và đáng tin cậy, tỷ lệ hỏng hóc thấp và chi phí bảo trì thấp.So với khung lắp đặt cố định truyền thống, nó có thể tăng sản lượng điện hàng năm khoảng 30%, đây là hệ thống phát điện quy mô lớn.
Lý tưởng cho việc xây dựng nhà ga.
Các tính năng chính
1. Góc và phạm vi quay không giới hạn
2. Cung cấp khả năng truyền công suất cao và mô-men xoắn hiệu quả nhất có thể
3. Vỏ kín và hoàn toàn kín chịu được môi trường khắc nghiệt và tăng độ an toàn
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Đơn xiên phẳng
"Đĩa đơn xiên phẳng", hay "đơn trục phẳng có độ nghiêng" là sản phẩm của sự kết hợp giữa hai chế độ trên.Thực tế, đĩa đơn nghiêng phẳng nên thuộc loại trục đơn phẳng, trục quay của nó nằm ngang, và toàn bộ hệ thống theo dõi của anh ta có thể theo hệ trục đơn phẳng.Điểm khác biệt là mỗi thành phần trên trục quay của nó có độ nghiêng nhất định về phía nam.
Trục đơn nghiêng:
Mặt phẳng nghiêng có độ nghiêng nhất định về phía nam, do đó, tình huống này tốt hơn so với mặt phẳng đơn trục.Nhưng đồng trục xiên cũng có những hạn chế riêng của nó.Do nghiêng về phía nam, giá đỡ đơn trục nghiêng ngày càng cao so với mặt đất ở phía bắc khi trục quay lớn dần, và do không thể làm cột phía sau quá cao nên trục quay của trục quay nghiêng bị hạn chế.Nó không thể được chế tạo thành một trục dài như trục đơn mà chỉ có thể độc lập từng chiếc một, điều này làm tăng giá thành và tất nhiên là tăng diện tích sàn.
Trục đơn phẳng
Giá đỡ theo dõi đơn trục phẳng có thể tăng đáng kể việc tạo ra năng lượng bằng cách theo dõi quỹ đạo của mặt trời theo hướng đông tây, nhưng đồng trục phẳng cũng có những nhược điểm của nó.Bởi vì hỗ trợ đơn trục phẳng không có độ nghiêng về phía nam, khả năng nhận bức xạ của nó kém khi góc độ cao của mặt trời thấp, điều này đặc biệt rõ ràng ở các vĩ độ cao.Đã có sự sụt giảm, đặc biệt là vào mùa đông, và sản lượng điện thậm chí còn thấp hơn so với các thiết bị gắn cố định.
