Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | CHU KỲ NHIỆM VỤ: | 30 năm |
| Thể loại: | Trục kép | Màu tiêu chuẩn: | RAL9006 |
| Bu lông gắn: | 6 * M10 | MÃ HS: | 84834090 |
| Làm nổi bật: | Bộ truyền động trượt trục kép SDE7,hộp số truyền động quay động cơ hành tinh 12V,ổ đĩa quay bánh răng sâu SDE7 |
||

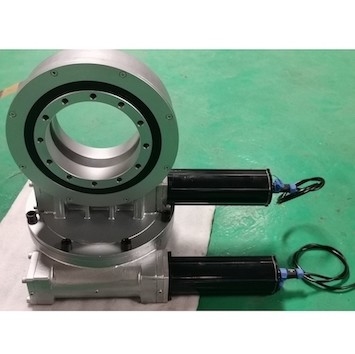

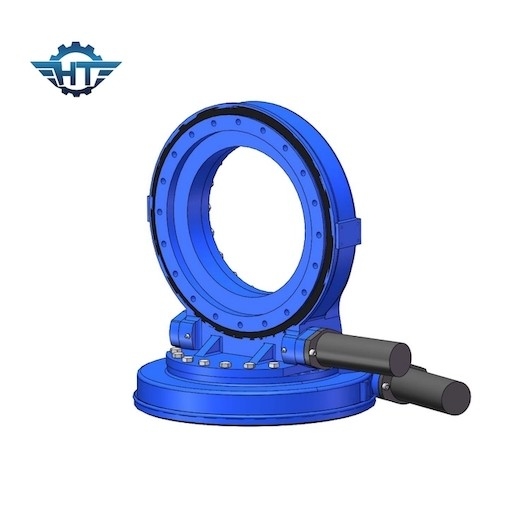

Hộp số truyền động trượt trục kép SDE7 với động cơ hành tinh 12V cho máy theo dõi năng lượng mặt trời
Mô tả ổ đĩa quay trục kép
Có hai kiến trúc điều khiển và truyền động phổ biến cho bộ theo dõi trục kép: truyền động phân tán và truyền động liên kết.Bất kể thiết kế như thế nào, bộ truyền động quay vòng chắc chắn là thành phần trung tâm của bộ điều khiển.Độ chính xác và độ cứng của bộ truyền động quay có liên quan chặt chẽ đến hoạt động an toàn của hệ thống.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Thông số động cơ bánh răng điện
| Dữ liệu động cơ | Dữ liệu hành tinh | ||
| Điện áp định mức | 24VDC | Tỉ lệ | 398: 1 |
| Đánh giá hiện tại | 1.3A | Mô-men xoắn đầu ra | 43Nm |
| Tốc độ định mức | 800Rpm | Tốc độ sản xuất | 2 giờ chiều |
| Mức độ được bảo vệ | IP55/65/66 | Tiếng ồn | <60db |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
