Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | người mẫu: | SE14 " |
|---|---|---|---|
| Tỉ số truyền: | 85: 1 | Mô-men xoắn đầu ra định mức: | 6550Nm |
| Giữ mô-men xoắn: | 68000Nm | Mô-men xoắn nghiêng: | 54200Nm |
| Tải dọc trục: | 680 kN | Tải xuyên tâm: | 230 kN |
| Làm nổi bật: | solar tracker drive,slewing gear |
||

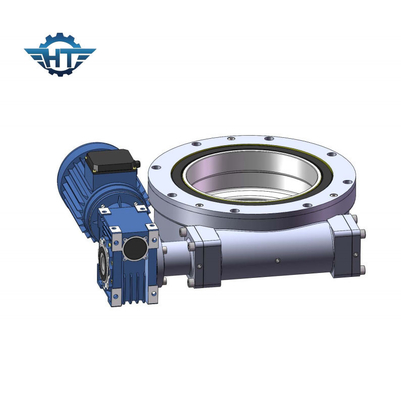

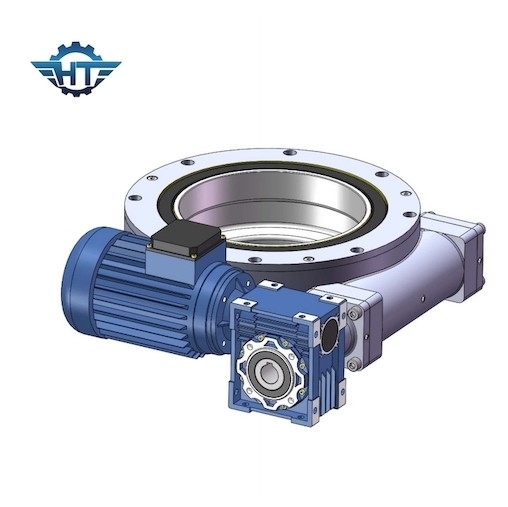

14 inch Bộ truyền động thủy lực lớn cho cần trục và máy xây dựng
Mô tả ổ đĩa thủy lực
1. Loại răng: Răng xoắn
2. Tải trọng: tải nhẹ
3. Loại truyền động: Dẫn động động cơ
4. Mô-đun: 5 / 3,75
5. Số lượng trục sâu: 1
6. Tỷ lệ bánh răng: 85: 1
7. Hiệu quả: 40%
8. Bánh răng tự khóa: CÓ
9 Trọng lượng: 63 kg
Mô-men xoắn nghiêng: Mô-men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực lớn hơn mô-men xoắn mô-men nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải trọng thẳng đứng đối với trục của ổ trục quay
Tải trọng trục: Tải trọng song song với trục của ổ trục quay
Mômen giữ: Là mômen quay ngược. Khi ổ quay ngược chiều và các bộ phận không bị hư hỏng, Mômen xoắn lớn nhất đạt được được gọi là mômen giữ, nó còn được coi là mômen hỏng.
Tự khóa: Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Ghi chú: Để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
