Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Ứng dụng: | Giá đỡ có thể điều chỉnh | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Cảm biến Hall động cơ bánh răng | Cài đặt: | thẳng đứng |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | 0,15 ° |
| Làm nổi bật: | Bộ truyền động vòng quay tự khóa ngược,Vòng quay vòng xoắn cảm biến Hall,Bộ truyền động quay vòng xoắn tự khóa ngược |
||

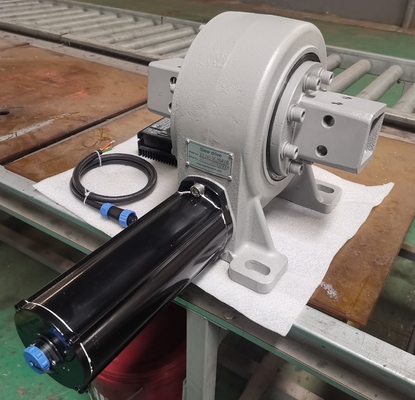

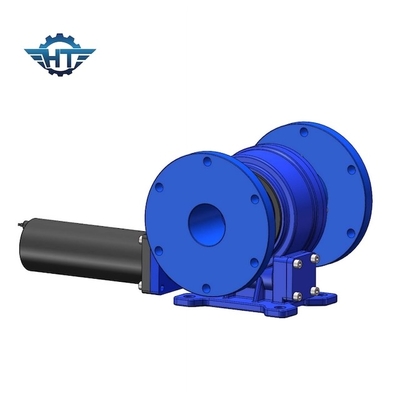

9 inch Đảo ngược Tự khóa Vòng quay Worm Bánh răng cho Giá đỡ có thể Điều chỉnh
Tự khóa Worm Gear Slewing Ring Mô tả
Một tính năng khác biệt của truyền động bánh răng sâu quay là tính năng giữa tự khóa tĩnh và tự khóa động.Khi hiệu suất khởi động ηA ≤ 0,5, tính năng tự khóa tĩnh tồn tại.Lúc này, không thể dẫn động sâu bằng cách quay ổ trục quay.Đôi khi, khả năng tự khóa này có thể bị vô hiệu bởi một số ngoại lực như rung động bên ngoài.Lúc này, con sâu có thể được dẫn động bằng ổ trục quay.Khi hiệu suất cơ học hoạt động η ≤ 0,5, góc xoắn γm = 2,5 ° ~ 4 °, có thể đạt được khả năng tự khóa động (nghĩa là, khóa tự động trong quá trình chuyển động), có thể đạt được bằng cách dựa vào ứng suất tiếp xúc và ma sát của bề mặt răng.
Trong nhiều hệ thống truyền động, tự khóa là rất quan trọng.Nói chung, sử dụng phanh hoặc khối bổ sung là phương pháp phổ biến nhất.Bánh răng tự khóa không thể thay thế hoàn toàn vai trò của phanh.Bộ truyền động bánh răng sâu quay là loại tự khóa tĩnh.Trong một số trường hợp đặc biệt như động đất, khóa tự vẫn phát huy tác dụng khi có xu hướng quay ngược lại.Bộ truyền động quay vòng của chúng tôi có các tính năng tự khóa ngược vì đặc điểm tự khóa bánh răng sâu.Tính năng này giúp tăng cường đáng kể sự ổn định của hệ số an toàn và vận hành máy chủ.So với các sản phẩm xích đu truyền thống, hộp số truyền động xích đu dễ lắp đặt, dễ bảo trì và tiết kiệm diện tích lắp đặt đáng kể.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Thuận lợi
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
