Thông tin chi tiết sản phẩm:
|
| Người mẫu: | Bộ giảm tốc quay vòng VE9 | Tính năng: | đảo ngược tự khóa |
|---|---|---|---|
| Tỉ lệ: | 61: 1 | Ứng dụng: | hệ thống theo dõi thông minh |
| Điện áp trình điều khiển: | 12V, 24V, 48V, 220V, 230V | Lớp IP: | IP66 |
| Màu sắc: | như yêu cầu | Hiệu quả: | 40% |
| Làm nổi bật: | Động cơ truyền động theo chiều dọc đơn,Động cơ truyền động quay 48V,Bộ truyền động theo dõi năng lượng mặt trời 48V |
||
9 inch Bánh răng kéo một phần theo chiều dọc cho liên kết Hệ thống theo dõi năng lượng mặt trời thông minh một trục

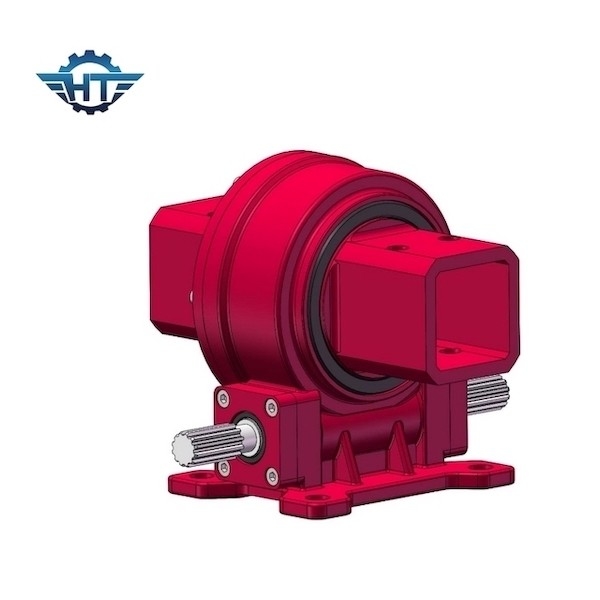

Mô tả hộp số truyền động dọc VE9
Hộp giảm tốc sử dụng tất cả các cấp của bộ truyền bánh răng để đạt được mục đích giảm tốc.Hộp giảm tốc được cấu tạo bởi các cặp bánh răng ở tất cả các cấp.Ví dụ, một bánh răng nhỏ có thể được sử dụng để truyền động một bánh răng lớn nhằm đạt được mục đích giảm tốc nhất định, và khi đó cơ cấu nhiều tầng được sử dụng., tốc độ có thể được giảm đáng kể.
Thiết kế theo chiều dọc VE9 là điểm sáng lớn nhất của ổ quay Hangtuo, thiết kế theo chiều dọc chủ yếu được sử dụng cho hệ thống theo dõi năng lượng mặt trời, cấu trúc đặc biệt giúp đơn giản hóa cấu trúc phức tạp của khung hệ thống theo dõi năng lượng mặt trời trục đơn, giảm chi phí của toàn bộ hệ thống, dọc thiết kế đang đóng một vai trò cạnh tranh hơn trong thị trường theo dõi năng lượng mặt trời.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Ứng dụng truyền động quay vòng phổ biến nhất cho hệ thống truyền động quay vòng trục kép là các thiết bị theo dõi năng lượng mặt trời hai trục, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar.Các ứng dụng khác bao gồm thang máy ô tô, bộ định vị cánh tay robot và thiết bị sân khấu.
Thông số kỹ thuật của bộ định vị trục kép SDE
