Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Loại hình: | con sâu và bánh xe con sâu |
|---|---|---|---|
| Cả đời: | 30 năm | Đăng kí: | máy theo dõi năng lượng mặt trời trục kép |
| Tỉ số truyền: | 57 | Nhà ở khép kín: | Đúng |
| Phản ứng dữ dội: | dưới 0,1 độ | Hiệu quả: | 40% |
| Làm nổi bật: | slewing ring drive,small slew drive |
||

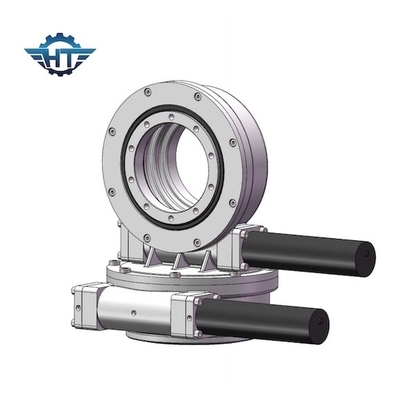

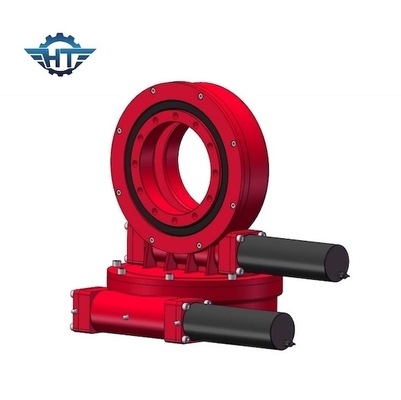

Vật liệu QT Ổ đĩa kép trục quay giữ Mô-men xoắn 13 KNm cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa quay trục kép
Ổ đĩa quay SDE7 cho máy theo dõi năng lượng mặt trời hai trục
Thương hiệu: HT
Số mô hình: SDE3A
trạng thái: Còn mới
Dịch vụ sau bán hàng được cung cấp: Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài
Mô-men xoắn đầu ra: 2000 Nm
Mô men xoắn nghiêng: 13500 N, m
Mô-men xoắn giữ: 13200 Nm
Xếp hạng trục: 34 KN
Xếp hạng xuyên tâm: 58 KN
Tỷ lệ bánh răng: 57: 1
Độ chính xác theo dõi: ≤ 0,1 °
Động cơ: 12V, 24V, động cơ DC, 380V, động cơ AC 220V
Khối lượng tịnh: 56 Kg
Thời gian giao hàng: Trong vòng 15 ngày làm việc sau khi đơn hàng được xác nhận và nhận được thanh toán.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng |
705kg
|
Các ứng dụng
Ứng dụng truyền động quay vòng phổ biến nhất cho hệ thống truyền động quay vòng hai trục là các thiết bị theo dõi năng lượng mặt trời hai trục, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar.Các ứng dụng khác bao gồm thang máy ô tô, bộ định vị cánh tay robot và thiết bị sân khấu.
Thông số kỹ thuật của bộ định vị trục kép SDE
1) Bộ truyền động quay vòng SDE được sử dụng rộng rãi cho các bộ phận quay tương đối của bộ theo dõi năng lượng mặt trời.
2) Bộ theo dõi trục kép của PV năng lượng mặt trời và năng lượng mặt trời
Ổ đĩa quay trục kép SDE được đảm bảo cho tuổi thọ 30 năm với khả năng định vị 3D chính xác.Ổ SDE tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ duy nhất.Chúng tôi đáp ứng đủ điều kiện của tất cả các thành phần và nguyên liệu thô của mình bằng cách sử dụng các tiêu chuẩn được đặt ra bởi ISO 9001, chứng nhận CE để tối đa hóa tuổi thọ hiện trường.
