Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo, QT | Người mẫu: | SDE 7 |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Đầu ra mô-men xoắn: | 0,8 kNm |
| Giữ mô-men xoắn: | 6 kNm | Mô-men xoắn nghiêng: | 9,2 kNm |
| Hiệu quả: | 40% | Màu sắc: | dựa trên RAL |
| Làm nổi bật: | slewing ring drive,worm drive motor |
||

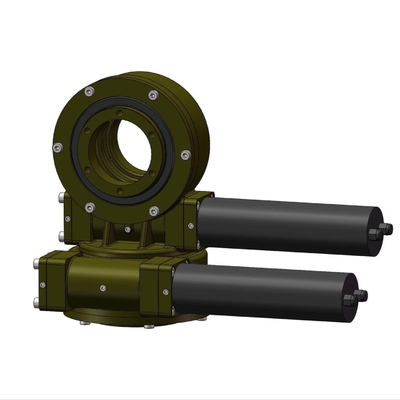

Hộp số truyền động trượt SDE tùy chỉnh cho ăng ten vệ tinh theo dõi trục kép và CSP
Mô tả Hộp số truyền động Slew
Hangtuo ổ quaybao gồm nhà ở, ổ trục quay, vòng đệm, con sâu bao bọc với một số phụ tùng thay thế đã hoàn thiện.Chúng tôi cũng có thể sản xuất Động cơ điện tử và Động cơ thủy lực được sử dụng cho các bộ truyền động quay vòng, có thể di chuyển theo chiều kim đồng hồ và quay ngược chiều kim đồng hồ.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Thuận lợi
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
Các ứng dụng
Thiết bị quay trục kép của Hangtuo có thể quay xung quanh hai trục độc lập và riêng biệt để tạo ra mô-men xoắn, nhờ đó đạt được nhiều loại truyền động ổn định và có độ chính xác cao.Các ứng dụng bao gồm máy theo dõi năng lượng mặt trời, máy bay trực thăng, quang điện tập trung (CPV), vệ tinh và ăng-ten vô tuyến.
