Thông tin chi tiết sản phẩm:
|
| Người mẫu: | Trục đơn 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Động cơ: | Điện, Thủy lực, Bước, Servo |
| Cài đặt: | Gắn dọc | Ứng dụng: | Máy theo dõi năng lượng mặt trời nghiêng trên mái nhà |
| Độ chính xác: | 0,15 độ | Dịch vụ OEM: | Có sẵn |
| Làm nổi bật: | VE9 CE Ổ quay bọc kín,Ổ quay bọc kín IP66 Niêm phong,Ổ đĩa quay động cơ kín IP66 |
||

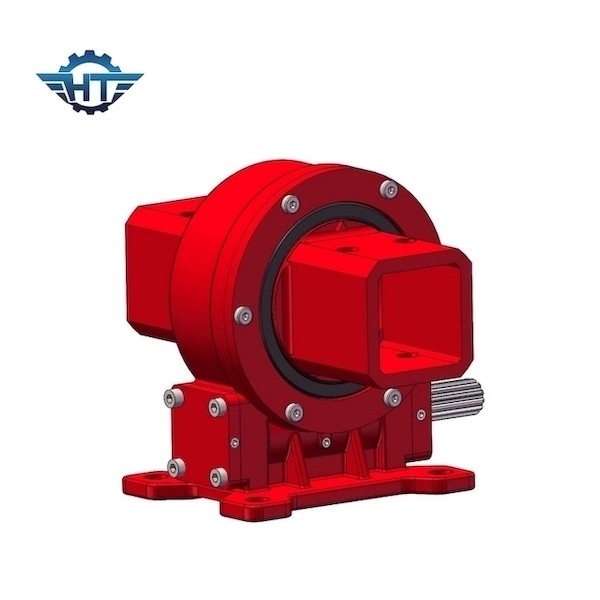

Bộ giảm tốc theo chiều dọc VE9 CE, Niêm phong IP66 cho Máy theo dõi năng lượng mặt trời nghiêng trên mái nhà
Mô tả bộ giảm tốc quay dọc
Bộ truyền động quay vòng VE9 có độ chính xác cao cho phép các hệ thống đang hoạt động theo dõi mặt trời bằng cách điều chỉnh theo chuyển động quay của Trái đất so với mặt trời.Các ứng dụng năng lượng mặt trời bao gồm bộ theo dõi quang điện (PV), heliostats, máng năng lượng mặt trời, quang điện tập trung (CPV) và động cơ stirling.Các ổ quay của chúng tôi có thể được gắn theo chiều ngang, chiều dọc và ở các góc nghiêng để có thể có vô số hướng.
Truyền động quay có nhiều loại như kiểu kín, kiểu mở, kiểu thẳng đứng, kiểu trục kép, kiểu chính xác cao, kiểu truyền động con sâu, v.v ... Truyền động quay dựa trên ổ trục quay với momen xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống theo dõi trục đơn nghiêng
Trục đơn nghiêng phù hợp với vĩ độ cao hơn 30 độ, và góc vĩ độ được bù bằng góc nghiêng của trục quay.Sau đó, theo dõi độ cao của mặt trời theo hướng của trục quay, để đạt được sự gia tăng tốt hơn trong việc tạo ra năng lượng quang điện.Nói chung, việc phát điện có thể tăng 25% đến 35% so với giá đỡ cố định.
