Thông tin chi tiết sản phẩm:
|
| Người mẫu: | Thiết bị quay vòng VE9 | Tự khóa: | VÂNG |
|---|---|---|---|
| Chứng chỉ: | ISO9001, CE | CHU KỲ NHIỆM VỤ: | 30 năm |
| Vật chất: | 50 triệu, 42CrMo | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời một trục |
| Màu sắc: | như yêu cầu | sự chính xác: | 0,15 độ |
| Làm nổi bật: | Động cơ trục quay thủy lực tự khóa IP66,Bộ truyền động quay dọc 50Mn 42CrMo,Bộ truyền động thủy lực 50Mn 42CrMo |
||

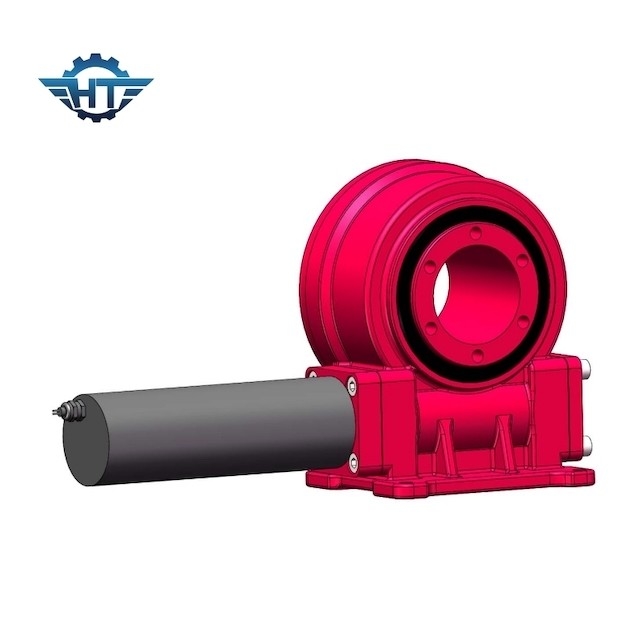

IP66 Tự khóa 9 inch Truyền động quay dọc cho hệ thống theo dõi năng lượng mặt trời một trục
Mô tả ổ đĩa SLewing
Ổ đĩa quay gắn dọc IP66 được thiết kế đặc biệt cho các hệ thống theo dõi năng lượng mặt trời yêu cầu theo dõi trục ngang.Sự quay chính xác của bộ truyền động quay dọc cho phép cơ chế theo dõi hoàn hảo.Loại truyền động vòng quay thẳng đứng này được sản xuất bằng công nghệ mới nhất kết hợp cơ chế đồng hồ cát.
Bộ truyền động quay dọc thường được lắp đặt vuông góc với mặt đất và được sử dụng rộng rãi trong các dự án phát điện quang điện khác nhau, chẳng hạn như phát điện dạng máng, hệ thống theo dõi năng lượng mặt trời trục đơn phẳng, hệ thống theo dõi mặt trời nghiêng.Bộ truyền động quay vòng PE (độ chính xác cao VE) có độ chính xác cao, thường là dòng máy này có vỏ bọc kín, nó có thể ngăn bụi và nước xâm nhập vào bên trong.Nếu khách hàng có ý định sử dụng các tấm pin mặt trời, nó có thể xử lý diện tích tấm pin mặt trời từ 18-30 ㎡.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Việc sử dụng thiết bị truyền động quay có tải trọng lớn, tiết kiệm chi phí và cơ cấu liên kết cơ khí có ưu điểm là giá thành rẻ và độ tin cậy cao.Áp dụng cho các khu vực vĩ độ trung bình, hiệu suất phát điện có thể được cải thiện hiệu quả hơn 25%.Nguyên tắc theo dõi vòng kín kết hợp các thuật toán thiên văn và cảm biến được áp dụng để cải thiện hiệu quả độ chính xác của việc theo dõi.Các bộ phận quay chính sử dụng vòng bi vật liệu polyme, có ưu điểm là chống gió và cát và không cần bảo dưỡng.Máy có nhiều chế độ hoạt động khác nhau như chế độ ngày mưa, chế độ ngày tuyết rơi, chắn gió mạnh, ... bảo vệ sự an toàn và ổn định của giá đỡ.Công suất và góc của hệ thống linh hoạt và thích ứng với các yêu cầu địa hình khác nhau.
