Thông tin chi tiết sản phẩm:
|
| Giấy chứng nhận: | ISO9001, CE | Cài đặt: | thẳng đứng |
|---|---|---|---|
| CẢ ĐỜI: | 30 năm | Cung cấp điện: | 24VDC |
| Bảo vệ: | IP66 | Tính năng bảo vệ: | Gửi kèm |
| Màu tiêu chuẩn: | như yêu cầu | Sử dụng: | Trình theo dõi năng lượng mặt trời được tối ưu hóa |
| Làm nổi bật: | Động cơ kéo giày giun trục đơn,24V Gear Slew Drive,Động cơ kéo bánh răng trục đơn |
||

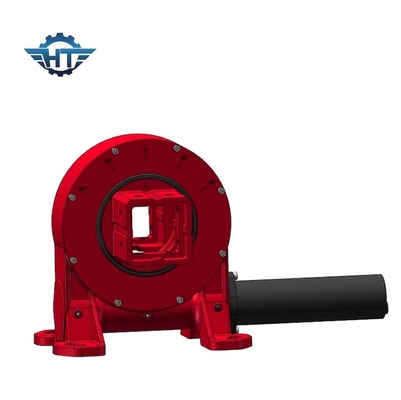

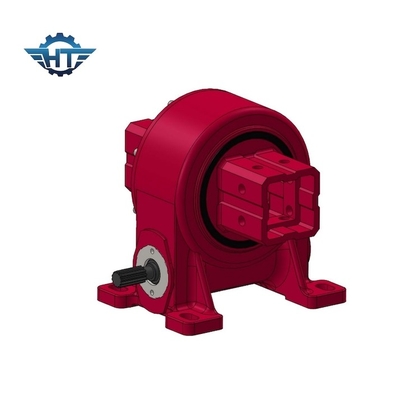

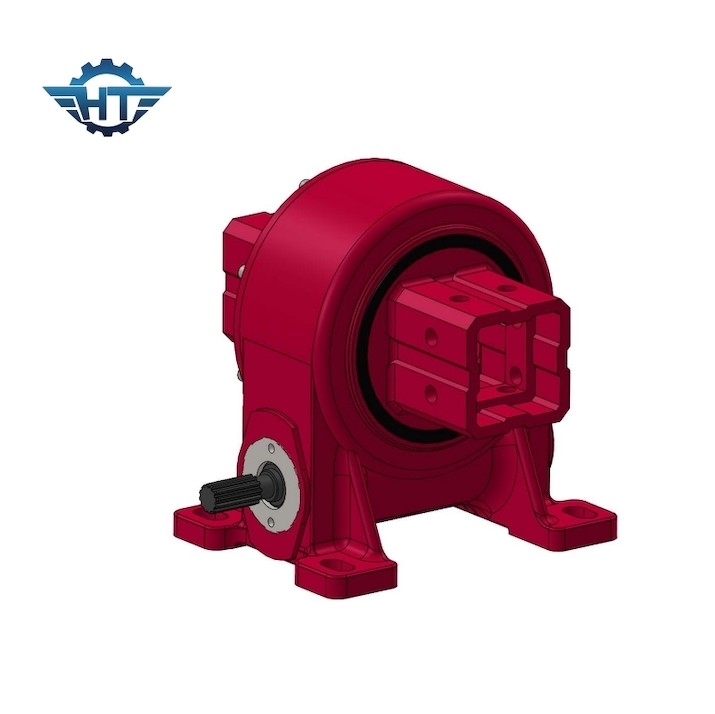

VE5 Trục đơn 24V Động cơ hành tinh điện
Mô tả động cơ Worm Gear Slew Drive
Một bánh răng giun, còn được gọi là động cơ giun, là một hệ thống bánh răng cơ học bao gồm một bánh xe răng, được gọi là bánh răng giun, kết nối với một bánh răng xoắn ốc giống như vít, được gọi là giun.Các thiết bị giun giống như một sợi vít, trong khi bánh răng giun giống như một bánh răng hình trụ với răng quấn xung quanh nó.
Các thiết bị giun và giun có trục thẳng đứng, và khi giun được xoay, nó tham gia với răng của thiết bị giun, khiến nó quay.Các góc của răng xoắn ốc trên giun tạo ra một hành động trượtTỷ lệ giảm được xác định bởi số lượng răng trên bánh răng giun và số lượng sợi trên giun.
Các thông số hiệu suất của VE
| Các thông số hiệu suất của VE | ||||||||||||
| Mô hình | Động lực đầu ra số (N.m) | Động lực giữ (kN.m) | Động lực nghiêng (kN.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Tỷ lệ | Hiệu quả |
Chọn chính xác (Độ) |
IP | Tep làm việc ((°C) | Tự khóa | Trọng lượng ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 251 kg |
Ứng dụng
Các bánh răng giun thường được tìm thấy trong các máy móc và thiết bị khác nhau, bao gồm hệ thống vận chuyển, máy đóng gói, thang máy và thang máy, cơ chế lái xe,và các ứng dụng công nghiệp nơi cần chuyển động và mô-men xoắn được kiểm soát.
Đặc điểm
Một số lợi thế của bánh răng giun bao gồm:
Giảm tốc độ cao: Các bánh răng giun cung cấp tỷ lệ giảm tốc độ cao, cho phép giảm tốc độ đáng kể giữa trục đầu vào và đầu ra.Điều này làm cho chúng phù hợp cho các ứng dụng mà mô-men xoắn cao và tốc độ thấp được yêu cầu.
Thiết kế nhỏ gọn: Bản chất nhỏ gọn của bánh răng giun làm cho chúng lý tưởng cho các ứng dụng có không gian hạn chế.
Tính năng tự khóa: Các bánh răng giun có tính năng tự khóa, có nghĩa là bánh răng giun không thể dễ dàng lái giun.Đặc điểm này làm cho bánh răng giun hữu ích trong các ứng dụng cần thiết để duy trì vị trí hoặc ngăn chặn lái xe ngược.
Chống tải cú sốc cao: Các bánh răng giun có khả năng xử lý tải cú sốc cao do khu vực tiếp xúc lớn giữa răng giun và răng giun giun.Điều này làm cho chúng phù hợp với các ứng dụng nặng.
