Thông tin chi tiết sản phẩm:
|
| Nguồn cấp: | 12V, 24V, 48V | Cảng xuất khẩu: | Cảng Thượng Hải |
|---|---|---|---|
| Tốc độ: | 0,03 ~ 1 vòng / phút | Tỉ số truyền: | 32: 1 |
| cổ phần: | mẫu trong kho | Mặt: | Bột nhựa |
| Trở lại giữ mô-men xoắn: | 1850 NM | Mô-men xoắn nghiêng: | 320 NM |
| Làm nổi bật: | Ổ đĩa quay bánh răng 1 inch,ổ đĩa quay cho máy theo dõi năng lượng mặt trời 1 RPM,ổ đĩa quay năng lượng mặt trời 1 RPM |
||

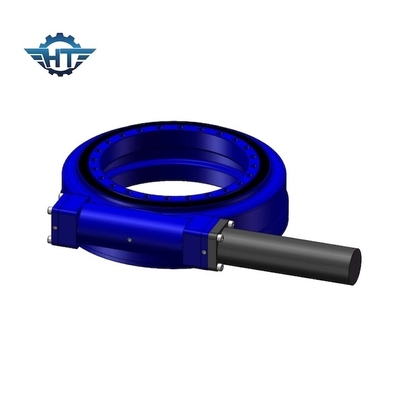

Bộ truyền động bánh răng côn 1 inch, kích thước nhỏ và độ chính xác 0,1 cho hệ thống lắp đặt nhỏ
Mô tả ổ đĩa quay bánh răng 1 inch Worm
Vòng bi quay vòng là một vòng bi có phần tử lăn quay hoặc vòng bi trơn thường hỗ trợ tải trọng nặng nhưng quay chậm, thường là một bệ nằm ngang như cần trục thông thường, một xe quay tay hoặc bệ hướng gió của trục ngang cối xay gió.
Bánh răng xoắn và con sâu đồng hồ cát làm cho nó đạt được sự tiếp xúc nhiều răng, khiến nó có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng cùng một lúc.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các thông số kỹ thuật của động cơ bánh răng khớp
| Vôn | Công suất ra | tốc độ sản xuất | chống thấm nước |
| 24VDC | 5-60W | 10-100 vòng / phút | IP65 |
| Nhận xét | Động cơ đặc biệt có thể được tùy chỉnh theo yêu cầu của bạn. | ||
| Bộ mã hóa và hộp số có thể được cố định. | |||
| Hộp số hành tinh có thể được kết hợp dựa trên các nhu cầu khác nhau | |||
Lợi ích của chúng ta
Chúng tôi có thiết bị sản xuất mạnh mẽ và quy trình sản xuất ổ trục quay hoàn chỉnh, chẳng hạn như máy công cụ CNC, máy tiện đứng, máy mài bánh răng, máy định hình bánh răng, máy khoan, thiết bị dập nguội, máy mài đứng, máy tiện, v.v. Chúng tôi đã vượt qua quản lý hệ thống chất lượng ISO9000 tiêu chuẩn và thực hiện nghiêm túc các tiêu chuẩn cơ khí tiêu chuẩn trong và ngoài nước cho các sản phẩm của mình.
