Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Bánh răng trượt trục kép SDE3 | Chứng chỉ: | ce, ISO9001 |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Kết cấu: | Worm và Gear |
| Ứng dụng: | Máy theo dõi năng lượng mặt trời | Bảo vệ: | IP66 |
| Màu sắc: | Bạc | Sự bảo đảm: | 3 ~ 5 năm |
| Làm nổi bật: | Bộ truyền động quay bằng năng lượng mặt trời trục kép,Động cơ truyền động quay CSP,Bộ truyền động quay bằng năng lượng mặt trời CSP |
||

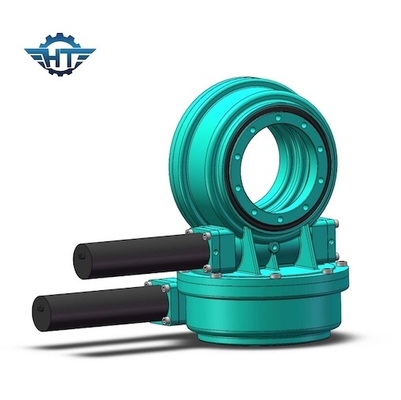

Bộ theo dõi năng lượng mặt trời trục kép nhỏ Ổ đĩa quay với giun kép và bánh răng xoắn cho năng lượng mặt trời
Sự miêu tả
Truyền động quay vòng bánh răng giun, còn được gọi là hộp giảm tốc, được sử dụng rộng rãi trong các sản phẩm cơ khí.Tùy theo mục đích và lĩnh vực sử dụng, chức năng và nhiệm vụ cụ thể của nó chủ yếu là giảm tốc, tăng mômen xoắn, giảm quán tính của cơ cấu chuyển động và cơ cấu khóa, giảm giá thành sản phẩm và tối ưu hóa thiết kế kết cấu cơ khí.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Các tính năng của động cơ bánh răng hành tinh
1. Đường kính của động cơ: 22mm, 32mm, 42mm, 52mm, 60mm, 80mm, 90mm, 105mm, 120mm
2. Công suất: 10w đến 900W
3. Điện áp: 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. Tỷ lệ tốc độ: 3,7-307,5
5. Tùy chọn: hộp số, bộ điều khiển tốc độ, bộ mã hóa, bộ nguồn
6. Độ tin cậy và độ tin cậy cao
Ứng dụng
Thiết bị truyền động quay trục kép được áp dụng cho hệ thống theo dõi năng lượng mặt trời trục kép.Thiết bị truyền động quay ngang dọc có ưu điểm là cấu trúc nhỏ gọn và khả năng theo dõi đa hướng quỹ đạo của mặt trời, điều này làm cho hệ thống theo dõi mặt trời trục kép có không gian làm việc lớn hơn và hiệu suất theo dõi tốt hơn.Độ cứng cao, tiêu thụ năng lượng thấp, mô-men xoắn khởi động nhỏ và quán tính thấp.
