Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SDE12 | Tỉ số truyền: | 78: 1 |
|---|---|---|---|
| Màu sắc: | Tùy chỉnh | Ứng dụng: | Hệ thống theo dõi PV |
| Nguồn gốc: | Thường Châu, Trung Quốc | Thời hạn bảo hành: | 5 năm |
| Chứng chỉ: | ISO9001, CE | Sự bảo trì: | Rảnh rỗi |
| Làm nổi bật: | Hộp số truyền động quay vòng CE,Hộp số truyền động quay vòng IP66,Hộp số vòng quay có vỏ bọc kèm theo |
||

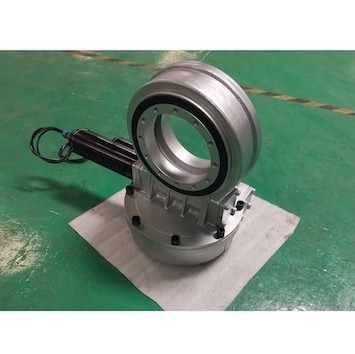

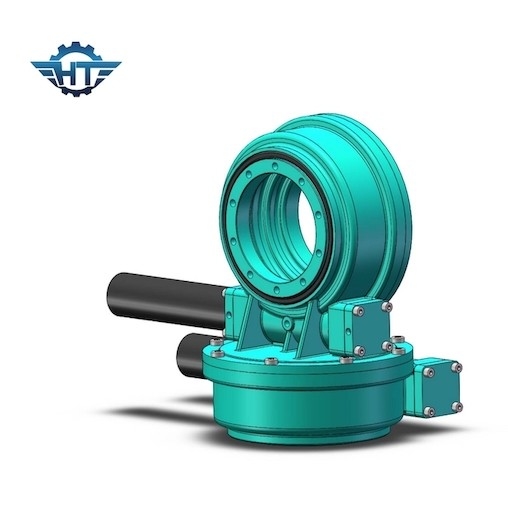

Đạt tiêu chuẩn CE Hộp số truyền động bằng năng lượng mặt trời IP66 theo dõi năng lượng mặt trời cho hệ thống theo dõi PV
Mô tả Hộp số Truyền động Slew
Ổ đĩa quay nhà ở kèm theo chủ yếu áp dụng cho điều kiện tương đối cao, yêu cầu cao về chống bụi, chống mưa và chống ăn mòn. Cấp độ phiên bản IP66.
Thương hiệu: Hangtuo
Số mô hình: SDE12A-78MHD-24RC-REV.A
Vật chất: 42CrMo, QT
Giấy chứng nhận: CE, ISO9001
Bảo hành: 5 năm
Chu kỳ nhiệm vụ: 30 năm
Đóng gói: Gói ván ép
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Hỏi & Đáp
Làm thế nào để chọn một ổ quay thích hợp
Có nhiều loại ổ quay, có thể được lựa chọn có tính đến các yếu tố sau.
1. Khả năng chuyên chở, hướng và hiệu suất: ổ quay thích hợp cho tốc độ thấp và tải nhẹ
2. Tốc độ cho phép: Đối với các loại ổ trục quay khác nhau, nói chung, ổ trục có ma sát nhỏ và khả năng sinh nhiệt thấp thích hợp với tốc độ cao.Thiết kế phải cố gắng để các ổ lăn quay hoạt động trong các điều kiện thấp hơn tốc độ quay cuối cùng của chúng.
3. Độ cứng: Khi ổ trục của ổ quay chịu tải trọng, vòng ổ trục và nơi tiếp xúc của thân ổ lăn sẽ sinh ra biến dạng đàn hồi, lượng biến dạng tỷ lệ với tải trọng và tỷ số của nó quyết định kích thước độ cứng ổ trục.Độ cứng của ổ trục nói chung có thể được cải thiện bằng cách siết chặt trước của ổ trục.Ngoài ra, trong thiết kế gối đỡ ổ trục, việc xem xét sự kết hợp và bố trí của các ổ trục cũng có thể cải thiện độ cứng của gối đỡ ổ trục.
4. Hiệu chỉnh hiệu suất và lỗi lắp đặt: Sau khi ổ trục được tải vào vị trí làm việc, việc lắp đặt và định vị kém sẽ do lỗi sản xuất.Lúc này, do trục câu và giãn nở nhiệt và các nguyên nhân khác, ổ trục chịu tải quá lớn, gây hư hỏng sớm.Vòng bi định tâm tự động có thể tự khắc phục các khuyết tật do lỗi lắp đặt và do đó rất thích hợp cho các mục đích sử dụng đó.
5. Lắp đặt và tháo gỡ ổ quay: ổ lăn côn, ổ lăn và ổ lăn côn, vv, thuộc vòng trong và vòng ngoài có thể được tách biệt loại ổ trục (có nghĩa là, được gọi là ổ trục riêng biệt), dễ dàng lắp đặt và tháo rời .
