Thông tin chi tiết sản phẩm:
|
| bảo hành: | 5 năm | Phạm vi tốc độ: | 0.1-100rpm |
|---|---|---|---|
| Nghị quyết: | 0,01° | mô-men xoắn đầu ra: | 7320 Nm |
| Sự chính xác: | 0,15° | Mức độ bảo vệ: | IP66 |
| Điện áp đầu vào: | 24v | Động cơ: | hộp số hành tinh |
| Làm nổi bật: | Động cơ theo dõi năng lượng mặt trời có tiếng ồn thấp,Máy theo dõi năng lượng mặt trời hiệu quả cao,Hoạt động lâu dài Động cơ lăn mặt trời |
||

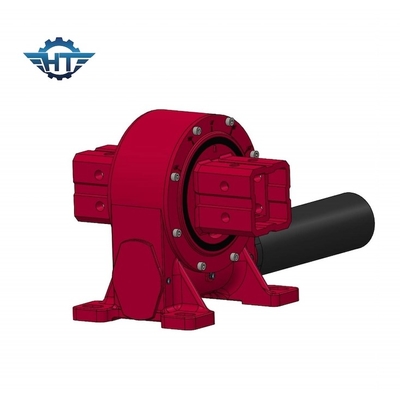

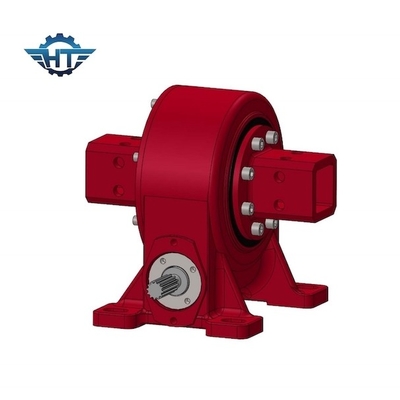

Động cơ theo dõi năng lượng mặt trời được thiết kế chính xác với phạm vi nhiệt độ rộng
Mô tả sản phẩm
Một động cơ xoay, còn được gọi là động cơ xoay hoặc động cơ xích xích, là một thành phần cơ học được thiết kế để tạo điều kiện xoay được kiểm soát xung quanh trục trung tâm.Nó được sử dụng trong các ứng dụng khác nhau nơi chuyển động xoay được kiểm soát và chính xác là rất quan trọng. Dưới đây là một mô tả chi tiết về động cơ xoay:
1Các thành phần chính
Lớp lắp ráp: Lớp lắp ráp bao gồm tất cả các thành phần bên trong và được thiết kế để chịu được tải trọng lớn và điều kiện môi trường khắc nghiệt.
Trục trung tâm (Worm Gear): Ở lõi của động cơ xoay là một trục trung tâm, thường được gọi là bánh răng giun. Nó phục vụ như là điểm pivot cho chuyển động xoay.
Cơ chế bánh răng: Chức năng chính của động cơ xoay là chuyển đổi chuyển động xoay thành chuyển động góc.thường bao gồm một vít giun và một bánh răng vòngCác vít giun được kết nối với răng trên bánh răng vòng, cho phép quay được kiểm soát.
Động cơ truyền động: Một động cơ truyền động bên ngoài thường được gắn để điều khiển sự xoay của động cơ xoay.
2. Vòng xích:
Động cơ xoay kết hợp vòng bi chất lượng cao, cung cấp hỗ trợ và giảm ma sát. Điều này cho phép xoay trơn tru và hiệu quả.Một số động cơ xoay có nhiều hàng vòng bi để tăng cường sự ổn định.
3. Seal và bôi trơn:
Để bảo vệ các thành phần bên trong khỏi bụi, bụi bẩn và ẩm, các động cơ xoay được trang bị niêm phong và ván..
4. Phân lề gắn:
Tùy thuộc vào ứng dụng, một miếng kẹp gắn có thể được bao gồm để gắn ổ xoay chắc chắn vào cấu trúc xung quanh.
5- Chiếc thiết bị đầu ra:
Một số động cơ xoay có bánh răng đầu ra, được kết nối với tải cần phải xoay.
6. Đặc điểm:
Động cơ xoay được biết đến với khả năng chịu tải cao, thiết kế nhỏ gọn, vị trí chính xác và khả năng xoay 360 độ liên tục.và đủ linh hoạt để xử lý cả axis và radial tải.
7Ứng dụng:
Động cơ xoay được sử dụng trong một loạt các ngành công nghiệp, bao gồm hệ thống theo dõi năng lượng mặt trời, tuabin gió, thiết bị xây dựng, máy móc nông nghiệp, ứng dụng hàng hải, xử lý vật liệu,và nhiều hơn nữa..
8- Tùy chỉnh:
Động cơ xoay có thể được tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể, bao gồm tỷ lệ bánh răng, mô-men xoắn đầu ra và cấu hình gắn.
9Kháng môi trường:
Nhiều động cơ xoay được thiết kế để chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, độ ẩm và môi trường ăn mòn.
Động cơ xoay là thành phần quan trọng trong các ngành công nghiệp, nơi yêu cầu luân chuyển được kiểm soát và định vị chính xác.và khả năng chịu tải trọng lớn làm cho chúng có giá trị trong nhiều ứng dụng khác nhau, góp phần vào hiệu quả và độ tin cậy của máy móc và thiết bị.
Các thông số kỹ thuật
Nhìn chung về các máy giảm độ hành tinh
Planetary Reducer là một loại hộp số hoạt động bằng cách xoay nhiều bánh răng để giảm tốc độ và tăng mô-men xoắn.Bảng dưới đây cho thấy chi tiết của mỗi mô hình của máy giảm độ hành tinh, bao gồm mô-men xoắn đầu ra định số, mô-men xoắn giữ, mô-men xoắn nghiêng, tải trọng trục, tải trọng quang, tỷ lệ, hiệu suất, độ chính xác, IP, nhiệt độ hoạt động, tự khóa và trọng lượng.
|
Mô hình |
Động lực đầu ra số (N.m) |
Động lực giữ (kN.m) |
Động lực nghiêng (kN.m) |
Trọng lượng trục (kN) |
Trọng lượng phóng xạ (kN) |
Tỷ lệ |
Hiệu quả |
Chọn chính xác (Độ) |
IP |
Tep làm việc ((°C) |
Tự khóa |
Trọng lượng (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
251 kg |
Dữ liệu trên chỉ ra rằng máy giảm tốc hành tinh có khá nhiều tính năng và có thể được áp dụng cho các kịch bản khác nhau.Độ chính xác tốt và độ cứng đáng tin cậy, làm cho nó có thể áp dụng rộng rãi.
Hỗ trợ và Dịch vụ
Hỗ trợ kỹ thuật và dịch vụ của Solar Tracker Slew Drive
Tại Solar Tracker, chúng tôi hiểu rằng chìa khóa cho một sản phẩm thành công là cung cấp cho người dùng hỗ trợ kỹ thuật và dịch vụ tốt nhất có thể.Mục tiêu của chúng tôi là đảm bảo rằng khách hàng của chúng tôi nhận được mức độ hỗ trợ kỹ thuật và dịch vụ cao nhất có sẵn.
Chúng tôi cung cấp một loạt các hỗ trợ kỹ thuật và dịch vụ cho sản phẩm Solar Tracker Slew Drive của chúng tôi.
Hỗ trợ kỹ thuật qua điện thoại hoặc qua email.
Hỗ trợ kỹ thuật trực tuyến và khắc phục sự cố.
Dịch vụ bảo trì và sửa chữa.
Phụ tùng.
Nếu bạn có bất kỳ câu hỏi hoặc yêu cầu bất kỳ sự hỗ trợ nào với Solar Tracker Slew Drive của chúng tôi, vui lòng liên hệ với chúng tôi và nhóm kỹ thuật viên có kinh nghiệm của chúng tôi sẽ vui mừng giúp đỡ.
Bao bì và vận chuyển
Solar Tracker Slew Drive Bao bì và vận chuyển
Động cơ Solar Tracker Slew Drive được đóng gói trong một hộp plywoon mạnh mẽ, với một bọt hoặc hộp cacbon bên trong để cung cấp sự bảo vệ.Sau đó nó được vận chuyển bằng đường bưu chính hoặc vận chuyển hàng không đến địa chỉ giao hàng được chỉ định của khách hàng.
