Thông tin chi tiết sản phẩm:
|
| Loại sản phẩm: | VE9 dọc | mô-men xoắn đầu ra: | 7320 Nm |
|---|---|---|---|
| Sự chính xác: | 0,15° | Nhiệt độ hoạt động: | -40oC đến＋120oC |
| bảo hành: | 5 năm | Phạm vi tốc độ: | 0.1-100rpm |
| Mức độ bảo vệ: | IP66 | Vật liệu: | gang thép |
| Làm nổi bật: | 100 rpm Solar Slew Drive,Động cơ theo dõi năng lượng mặt trời,Động cơ trượt năng lượng mặt trời với độ chính xác cao |
||

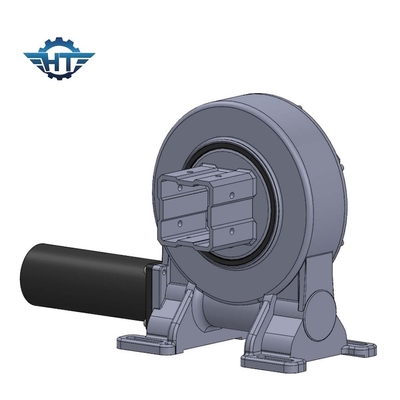

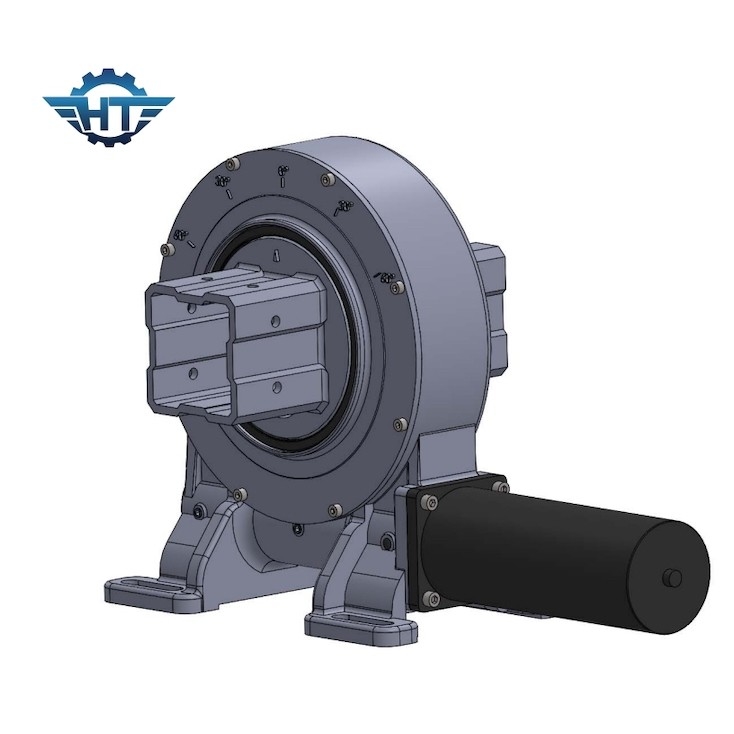

Máy theo dõi năng lượng mặt trời có độ chính xác cao
Mô tả sản phẩm
Một động cơ xoay, còn được gọi là động cơ xoay hoặc động cơ xích xích, là một thành phần cơ học được sử dụng trong các ứng dụng khác nhau để cho phép xoay điều khiển của tải xung quanh trục trung tâm.Những thiết bị này thường được tìm thấy trong máy móc công nghiệp, hệ thống theo dõi năng lượng mặt trời, tuabin gió, thiết bị xây dựng và các ứng dụng khác nơi cần quay được kiểm soát và chính xác.
Dưới đây là một số tính năng và thành phần chính của một động cơ xoay:
Nhà chính: Động cơ xoay thường bao gồm một nhà bền, nhỏ gọn chứa tất cả các thành phần bên trong.Nhà được thiết kế để chịu được tải trọng nặng và điều kiện môi trường.
Trục trung tâm: Ở trung tâm của động cơ xoay là trục trung tâm, thường được gọi là bánh răng giun, phục vụ như điểm pivot cho chuyển động xoay.
Cơ chế bánh răng: Chức năng chính của động cơ xoay là chuyển đổi chuyển động xoay thành chuyển động góc.thường bao gồm một vít giun và một bánh răng vòngCác vít giun tham gia với răng trên bánh răng vòng, cho phép quay được kiểm soát.
Động cơ truyền động: Để điều khiển sự xoay của động cơ xoay, một động cơ truyền động bên ngoài thường được gắn.
Lối xích: Lối xích chất lượng cao là thành phần quan trọng của động cơ xoay. Chúng cung cấp hỗ trợ và giảm ma sát, cho phép xoay trơn tru và hiệu quả.Một số động cơ xoay có nhiều hàng vòng bi để tăng cường sự ổn định.
Niêm phong và bôi trơn: Để bảo vệ các thành phần bên trong khỏi bụi, bụi bẩn và ẩm, các động cơ xoay được trang bị niêm phong và vỏ.Việc bôi trơn đúng cách là điều cần thiết để giảm mài mòn và đảm bảo độ tin cậy lâu dài.
Vòng lưng: Tùy thuộc vào ứng dụng, một vòng lưng có thể được bao gồm để gắn ổ xoay an toàn vào cấu trúc xung quanh.
Output Gear: Một số động cơ xoay có một bánh răng đầu ra, được kết nối với tải cần phải xoay.
Động cơ xoay được thiết kế để xử lý tải trọng nặng và cung cấp kiểm soát chính xác so với xoay, làm cho chúng lý tưởng cho các ứng dụng khác nhau đòi hỏi chuyển động được kiểm soát.và khả năng hỗ trợ cả axis và radial tải làm cho họ thành phần có giá trị trong các ngành công nghiệp như xây dựng, năng lượng tái tạo, và sản xuất.
Đặc điểm
Một cái nhìn tổng quan về động cơ xoay
Một động cơ xoay, còn được gọi là động cơ xoay hoặc động cơ xích xích, là một thành phần cơ học được sử dụng trong các ứng dụng khác nhau để cho phép xoay điều khiển của tải xung quanh trục trung tâm.Chúng thường được tìm thấy trong máy móc công nghiệp, hệ thống theo dõi năng lượng mặt trời, tuabin gió, thiết bị xây dựng và các ứng dụng khác nơi cần quay được kiểm soát và chính xác.Dưới đây là một mô tả các tính năng chính và các thành phần của một ổ quay:
Nhà chính
Động cơ xoay thường bao gồm một vỏ cứng, nhỏ gọn chứa tất cả các thành phần bên trong. Vỏ được thiết kế để chịu được tải trọng lớn và điều kiện môi trường.
Trục trung tâm
Ở cốt lõi của động cơ xoay là một trục trung tâm, thường được gọi là bánh răng giun, phục vụ như là điểm xoay cho chuyển động xoay.
Cơ chế bánh răng
Chức năng chính của động cơ xoay là chuyển đổi chuyển động xoay thành chuyển động góc. Điều này đạt được thông qua một cơ chế bánh răng, thường bao gồm một vít giun và một bánh răng vòng.Các vít giun tham gia với răng trên bánh răng vòng, cho phép quay được kiểm soát.
Động cơ truyền động
Để điều khiển sự xoay của động cơ xoay, một động cơ xoay bên ngoài thường được gắn.
Các vòng bi
Các vòng bi chất lượng cao là thành phần quan trọng của động cơ xoay. Chúng cung cấp hỗ trợ và giảm ma sát, cho phép xoay trơn tru và hiệu quả.Một số động cơ xoay có nhiều hàng vòng bi để tăng cường sự ổn định.
Mác và bôi trơn
Để bảo vệ các thành phần bên trong khỏi bụi, bụi bẩn và ẩm, các ổ xoay được trang bị niêm phong và vỏ.
Vòng gắn
Tùy thuộc vào ứng dụng, một miếng kẹp gắn có thể được bao gồm để gắn ổ xoay chắc chắn vào cấu trúc xung quanh.
Dùng thiết bị đầu ra
Một số động cơ xoay có bánh răng đầu ra, được kết nối với tải cần phải xoay.
Động cơ xoay được thiết kế để xử lý tải trọng nặng và cung cấp kiểm soát chính xác so với xoay, làm cho chúng lý tưởng cho các ứng dụng khác nhau đòi hỏi chuyển động được kiểm soát.và khả năng hỗ trợ cả axis và radial tải làm cho họ thành phần có giá trị trong các ngành công nghiệp như xây dựng, năng lượng tái tạo, và sản xuất.
Các thông số kỹ thuật
Tỷ lệ và mô-men xoắn cho các kích thước khác nhau của máy giảm tốc hành tinh
Máy giảm bánh răng hành tinh của chúng tôi có thể cung cấp các yêu cầu mô-men xoắn và tỷ lệ khác nhau cho ứng dụng của bạn.150 hoặc ít hơn.
Nhiệt độ hoạt động cho các máy giảm nhiệt từ -40 ° C đến +120 ° C, chúng tự khóa và IP cấp lên đến 66.
Dưới đây là một số ví dụ về các máy giảm tốc mà chúng tôi đang cung cấp. mô hình, mô-men xoắn đầu ra, mô-men xoắn giữ, mô-men xoắn nghiêng, tải trọng trục, tải radial, tỷ lệ, hiệu quả, độ chính xác, IP,nhiệt độ hoạt động, tự khóa và trọng lượng được ghi trong bảng dưới đây.
Các thông số kỹ thuật
|
Mô hình |
Động lực đầu ra số (N.m) |
Động lực giữ (kN.m) |
Động lực nghiêng (kN.m) |
Trọng lượng trục (kN) |
Trọng lượng phóng xạ (kN) |
Tỷ lệ |
Hiệu quả |
Chọn chính xác (Độ) |
IP |
Tep làm việc ((°C) |
Tự khóa |
Trọng lượng (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
251 kg |
Ứng dụng
Động cơ xoay được sử dụng rộng rãi trong nhiều ngành công nghiệp và thiết bị khác nhau, nơi quay được kiểm soát, định vị chính xác và khả năng chịu tải là điều cần thiết.Chúng tìm thấy các ứng dụng quan trọng trong hệ thống theo dõi năng lượng mặt trời để định hướng các tấm pin và mảng mặt trời hướng về mặt trờiTrong máy móc xây dựng như máy đào, cần cẩu và máy bơm bê tông; thiết bị nông nghiệp,như máy thu hoạch kết hợp và hệ thống tưới tiêu; hệ thống vận chuyển, tải vật liệu và chất xếp; bàn quay trong các quy trình sản xuất và gia công; thiết bị biển và ngoài khơi bao gồm cả cần cẩu tàu, giàn khoan ngoài khơi,và hệ thống định vị tàu; sàn nâng và xe tải xô để cung cấp quyền truy cập vào các khu vực cao; trong cả hệ thống năng lượng thủy triều và sóng; đĩa vệ tinh;ăng-ten phát thanh và truyền hình và hệ thống camera giám sát; các quy trình sản xuất tự động; trong các ứng dụng quân sự bao gồm radar, bệ phóng tên lửa và kính thiên văn; những chuyến đi công viên giải trí, chẳng hạn như bánh luân và các nền tảng quay; và cuối cùng,Đài quan sát thiên văn và kính thiên văn, cũng như các thiết bị khai thác và khai thác mỏ nặng.
Những ví dụ này cho thấy sự linh hoạt của các ổ đĩa này và tầm quan trọng của chúng trong tất cả các ngành công nghiệp và ứng dụng đòi hỏi sự xoay và điều khiển chính xác,cho hoạt động hiệu quả và an toàn của máy móc.
