Thông tin chi tiết sản phẩm:
|
| bảo hành: | 5 năm | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
|---|---|---|---|
| Phạm vi tốc độ: | 0.1-100rpm | Tên sản phẩm: | Ổ đĩa xoay theo dõi năng lượng mặt trời |
| loại mã hóa: | Bộ mã hóa gia tăng tùy chọn | Sự chính xác: | 0,1° |
| Điện áp đầu vào: | 24v | Mô-men xoắn đầu ra tối đa: | 13420N.m |
| Làm nổi bật: | Ứng dụng theo dõi năng lượng mặt trời,động cơ xoay cho hệ thống theo dõi năng lượng mặt trời,SLEW Drive cho Solar Tracking |
||

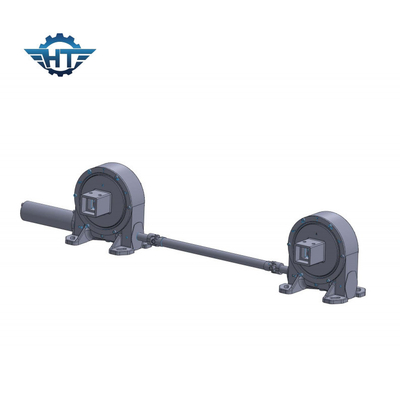

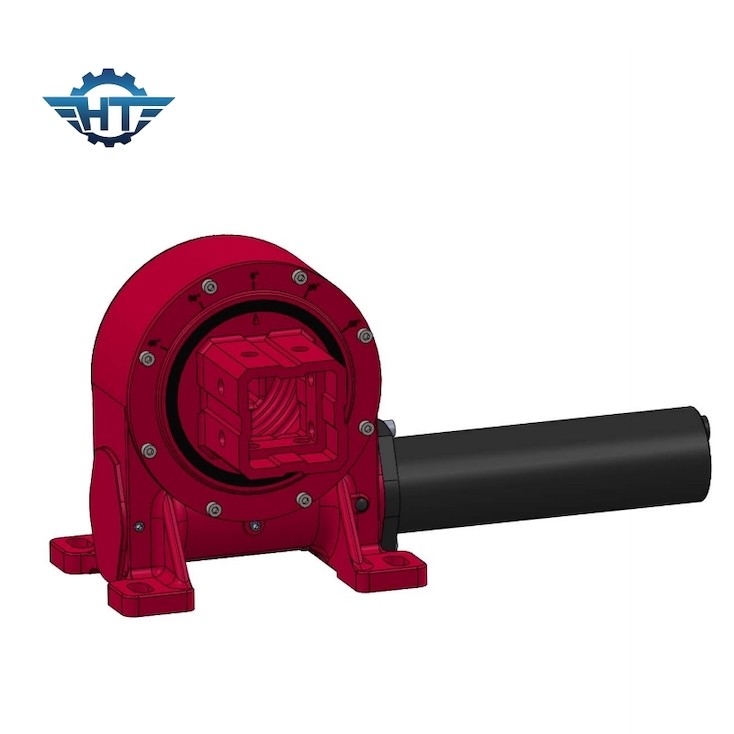

IP66 Solar Tracker Slew Drive với độ chính xác 0,1 ° để theo dõi mặt trời
Mô tả sản phẩm
Động cơ xoay là một thành phần cơ khí được sử dụng trong các ứng dụng khác nhau để cho phép xoay điều khiển của tải xung quanh trục trung tâm.hệ thống theo dõi năng lượng mặt trời, tuabin gió, thiết bị xây dựng và các ứng dụng khác nơi cần quay được kiểm soát và chính xác.
Động cơ xoay thường bao gồm một vỏ cứng, nhỏ gọn chứa tất cả các thành phần bên trong.Ở trung tâm của động cơ xoay là một trục trung tâm, thường được gọi là bánh răng giun, đóng vai trò là điểm xoay cho chuyển động xoay.Điều này đạt được thông qua một cơ chế bánh răng, thường bao gồm một vít giun và một bánh răng vòng tròn.
Để điều khiển sự xoay của động cơ xoay, một động cơ xoay bên ngoài thường được gắn.Các vòng bi chất lượng cao là thành phần quan trọng của một động cơ xoay. Chúng cung cấp hỗ trợ và giảm ma sát, cho phép quay trơn tru và hiệu quả.Để bảo vệ các thành phần bên trong khỏi bụi, bụi bẩn và ẩm, động cơ xoay được trang bị niêm phong và đệm. bôi trơn thích hợp là điều cần thiết để giảm hao mòn và đảm bảo độ tin cậy lâu dài.có thể bao gồm một miếng kẹp gắn để gắn ổ xoay chắc chắn vào cấu trúc xung quanhMột số ổ quay có một bánh răng đầu ra, được kết nối với tải cần phải xoay.
Động cơ xoay được thiết kế để xử lý tải trọng nặng và cung cấp kiểm soát chính xác so với xoay, làm cho chúng lý tưởng cho các ứng dụng khác nhau đòi hỏi chuyển động được kiểm soát.và khả năng hỗ trợ cả axis và radial tải làm cho họ thành phần có giá trị trong các ngành công nghiệp như xây dựng, năng lượng tái tạo, và sản xuất.
Các thông số kỹ thuật
Đây là một so sánh của mô hình, mô-men xoắn đầu ra, mô-men xoắn giữ, xoắn quay nghiêng, tải trọng trục, tải trọng quang, tỷ lệ, hiệu quả, độ chính xác, IP, nhiệt độ làm việc, tự khóa,và trọng lượng của các mô hình hộp số có kích thước khác nhau:
|
Mô hình |
Động lực đầu ra số (N.m) |
Động lực giữ (kN.m) |
Động lực nghiêng (kN.m) |
Trọng lượng trục (kN) |
Trọng lượng phóng xạ (kN) |
Tỷ lệ |
Hiệu quả |
Chọn chính xác (Độ) |
IP |
Tep làm việc ((°C) |
Tự khóa |
Trọng lượng (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
Vâng. |
251 kg |
Ứng dụng
Động cơ xoay tìm thấy các ứng dụng trong một loạt các ngành công nghiệp và thiết bị, nơi quay được kiểm soát, định vị chính xác và khả năng chịu tải là điều cần thiết.và có thể tối đa hóa việc thu giữ năng lượng, cải thiện hiệu quả sản xuất điện, cung cấp chỉ mục và vị trí chính xác cho các quy trình gia công, và cho phép các nhiệm vụ di chuyển và vị trí khác nhau.
Dưới đây là một số ứng dụng phổ biến của động cơ xoay:
Hệ thống theo dõi năng lượng mặt trời
Ống máy gió
Thiết bị xây dựng
Máy móc nông nghiệp
Việc xử lý vật liệu
Bàn quay
Thiết bị biển và ngoài khơi
Các nền tảng làm việc trên không
Năng lượng tái tạo
Đĩa vệ tinh
Truyền hình và giám sát
Sản xuất tự động
Quốc phòng và hàng không vũ trụ
Ngành công nghiệp giải trí
Kính viễn vọng và đài quan sát
Thiết bị khai thác mỏ và mỏ đá
Bằng cách kiểm soát chuyển động và định hướng của nhiều thiết bị, ổ xoay là rất quan trọng cho hoạt động hiệu quả và an toàn, và có thể được tìm thấy trong các ngành công nghiệp khác nhau.
