Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE14 | Tỉ số truyền: | 85:1 |
|---|---|---|---|
| Hiệu quả: | 40% | Màu sắc: | RAL 9006 hoặc theo yêu cầu |
| Nguồn gốc: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 220VAC/380VAC/24VDC |
| Ứng dụng: | xe cẩu | Sự bảo trì: | Miễn phí |
| Làm nổi bật: | CE Worm Gear Slew Drive Gearbox,SE14 Solar Gear Slew Drive,24VDC Worm Solar Slew Drive |
||

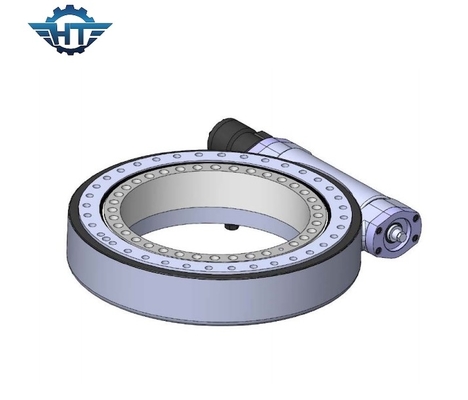

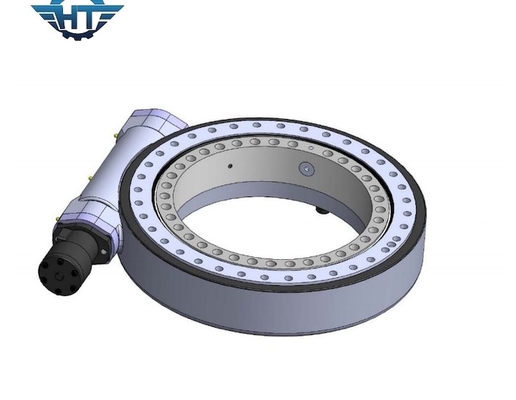

Giấy chứng nhận SE14 CE Worm Gear Hộp số xoay với động cơ thủy lực cho cần cẩu xe tải
Mô tả ổ đĩa xoay SE14
Ổ đĩa xoay có thể duy trì nhiều tải trọng dọc trục, tải trọng hướng tâm và mô men nghiêng hơn.Bàn xoay hoặc khung quay ở góc phương vị và độ cao được điều khiển bằng ổ đĩa xoay.
Bảng hiệu suất của SE14
| Người mẫu | ổ trục vít ngang 14 inch |
| Tỉ lệ | 85:1 |
| Lớp IP | IP66 |
| Mô-men xoắn đầu ra định mức | 44 kNm |
| Nghiêng mô-men xoắn | 135 kNm |
| Tải dọc trục | 680 kN |
| tải xuyên tâm | 230 kN |
| giữ mô-men xoắn | 68 kNm |
| Hiệu quả | 40% |
| Độ chính xác | ≤0,1 ° |
| tự khóa | Đúng |
| Cân nặng | 62kg |
| Nhiệt độ làm việc | -30～+120℃ |
Đặc điểm cấu trúc
Ổ giun xoay bao gồm bánh răng giun, trục giun, vỏ, ổ trục, động cơ, v.v.Động cơ truyền động trục giun, trục giun và trục vít bao bọc và bánh răng được ăn khớp để tăng mô-men xoắn, ổn định và đáng tin cậy.
Biểu đồ hiệu suất cho Sê-ri SE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng |
204
|
Thuận lợi
giao hàng nhanh: chúng tôi là nhà sản xuất chuyên nghiệp lớn với cơ sở vật chất tiên tiến và hơn 10 năm kinh nghiệm
dịch vụ sau bán hàng tốt nhất: chúng tôi có đội ngũ chuyên nghiệp để cung cấp dịch vụ một cửa toàn diện cho bạn
giá cả cạnh tranh: chúng tôi có thể cung cấp cho khách hàng mức giá cạnh tranh nhất để đáp ứng ngân sách của bạn
hệ thống QC nghiêm ngặt: Chúng tôi có dây chuyền sản xuất hạng nhất và hệ thống quản lý chất lượng nghiêm ngặt
Phạm vi ứng dụng
Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời, tua-bin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ tùng thiết bị thủy lực, thiết bị dụng cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô.
Dịch vụ của chúng tôi
Có hơn 10 kích cỡ khác nhau, bắt đầu từ kích thước 3' đến kích thước 25" inch, trong số đó là 5", 7", 9" 12", 14", 17", 19" và 21". Cả hai đều được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời (PV, CPV, HCPV và kính định nhật) và các phương tiện thông thường, chẳng hạn như xe nâng người, cần cẩu xe tải, cũng như các phương tiện mô-đun.
