Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo | Người mẫu: | SE1 |
|---|---|---|---|
| Tỉ số truyền: | 31:1 | Hiệu quả: | 40% |
| Màu sắc: | như yêu cầu | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời tự động |
| Nguồn gốc: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 12/24VDC |
| Giấy chứng nhận: | ISO9001, CE | tự khóa: | Đúng |
| Làm nổi bật: | Hộp số ổ đĩa xoay động cơ bánh răng nhỏ,Hộp số ổ đĩa xoay năng lượng mặt trời SE1,Hộp số ổ đĩa xoay năng lượng mặt trời 50Mn |
||

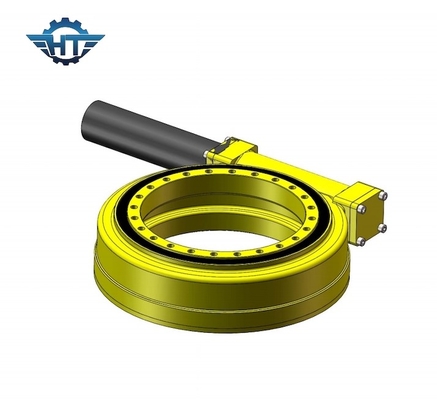

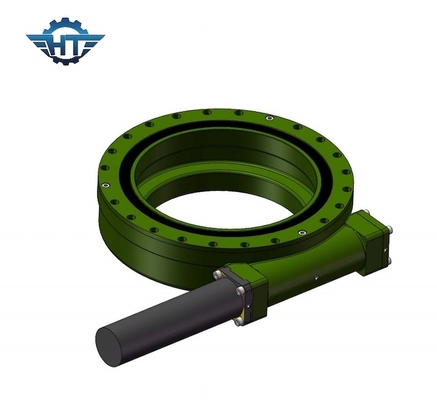

Hộp số xoay SE1 với động cơ bánh răng nhỏ cho hệ thống theo dõi năng lượng mặt trời tự động
Ổ đĩa xoay SE1 Mô tả
Đối với truyền động xoay, thường được gọi là ổ trục xoay hoặc vòng xoay, bao gồm trục vít, bánh răng, vỏ, nắp cuối, tấm trên cùng, động cơ và các bộ phận khác.Vì các bộ phận cốt lõi là trục vít và bánh răng nên chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và mômen lật.So với các sản phẩm quay truyền thống, ổ đĩa xoay mới thuận tiện cho việc lắp đặt, bảo trì và lắp đặt.ổ đĩa xoay được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời PV, CPV, CSP và các ứng dụng xây dựng, bao gồm cần cẩu xe tải, thang máy, bàn xoay, máy móc cảng, phương tiện, hệ thống năng lượng gió nhỏ và ăng-ten vệ tinh.Có 11 kích cỡ khác nhau có sẵn từ 1" đến 25" với hơn 60 mẫu để đáp ứng cả yêu cầu theo dõi thông thường và chính xác trong các trường theo dõi PV, CPV và CSP (nhiệt điện, tháp, fresnel, bộ định nhiệt).
Thông số hoạt động của dòng SE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Nghiêng mô-men xoắn | giữ mô-men xoắn | Tải dọc trục | tải xuyên tâm | Hiệu quả | Độ chính xác | tự khóa | Cân nặng |
| Nm | Nm | Nm | kN | kN | bằng cấp | Đúng | Kilôgam | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Đúng | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Đúng | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Đúng | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 182 |
Cài đặt
Ổ đĩa xoay SE1 có thể được cài đặt theo cả chiều dọc và chiều ngang.
Bạn nên lắp các ổ đĩa xoay theo chiều ngang lộn ngược trong các ứng dụng năng lượng mặt trời hoặc máy móc để bảo vệ tốt hơn.Nếu cần, nó cũng có thể được gắn theo chiều dọc, nhưng cần thêm các giá đỡ.
Các ứng dụng
máy theo dõi năng lượng mặt trời, tua-bin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị dụng cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô.
