Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 7 inch | Tỉ số truyền: | 57:1 |
|---|---|---|---|
| Hiệu quả: | 40% | Độ chính xác: | ít hơn 0,1 độ |
| Người lái xe: | động cơ điện | Kiểu: | gắn dọc hoặc gắn ngang |
| Ứng dụng: | Phản xạ parabol | Màu sắc: | như yêu cầu |
| Làm nổi bật: | Ổ đĩa xoay bánh răng sâu phản ứng dữ dội nhỏ,Hộp số ổ đĩa xoay bánh răng sâu 7 inch,Ổ đĩa xoay bánh răng cho phản xạ parabol |
||

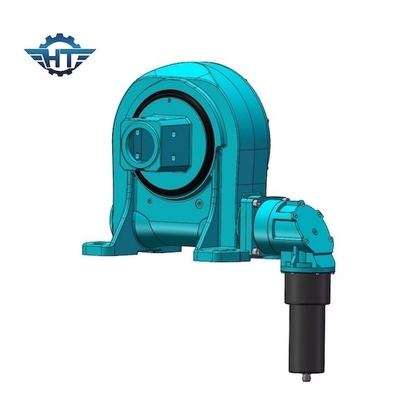

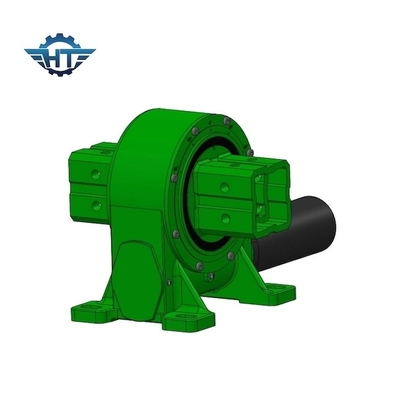

7 inch Backlash nhỏ Worm Gear Hộp số xoay cho phản xạ parabol
Mô tả ổ đĩa xoay VE7
Khi đến để chọn ổ đĩa xoay thủy lực phù hợp, chúng ta thường cần biết những điều sau:
1. Ứng dụng
2. Hệ thống điều áp thủy lực
3. Tải trọng và tốc độ quay yêu cầu
4. Nói chung, ổ đĩa xoay SE với động cơ thủy lực nên được lắp đặt theo chiều ngang.Nếu không bằng cách này, xin vui lòng cho chúng tôi biết.
Paremeters của SE Slewing Drive
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Phản ứng dữ dội – khe hở hiện có giữa răng bánh răng và trục vít là một yếu tố rất phổ biến và thường là yếu tố quan trọng và quan trọng trong thiết kế hệ thống truyền động và bánh răng.Các khoảng trống giữa chúng cho phép có chỗ để bôi trơn và có thể giúp giải quyết các ứng suất do nhiệt vận hành bên trong.Bánh răng và trục vít tiếp xúc với nhau trong điều kiện lưới gần như hoàn hảo.Điều này sẽ lần lượt cho phép truyền lực hiệu quả cao, phân bổ tải đồng đều và mức độ chính xác định vị rất ấn tượng trong truyền động
