Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo | Người mẫu: | SE17" |
|---|---|---|---|
| Tỉ số truyền: | 102:1 | Mô-men xoắn đầu ra định mức: | 9450Nm |
| Nghiêng mô-men xoắn: | 203kNm | Hiệu quả: | 40% |
| Màu sắc: | RAL 9006 hoặc theo yêu cầu | Dung tải: | Cao |
| Làm nổi bật: | Hộp số ổ đĩa xoay SE17,Ổ đĩa xoay hộp số theo dõi năng lượng mặt trời,Ổ đĩa xoay theo dõi năng lượng mặt trời 203 kNm |
||

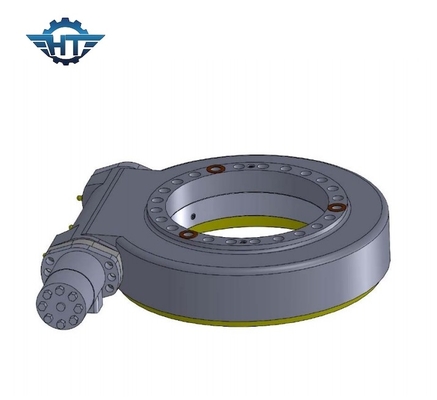

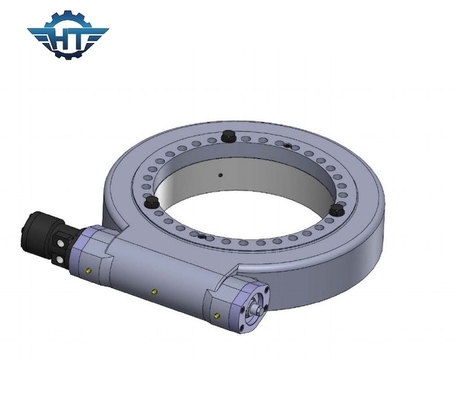

Hộp số xoay SE17 với động cơ Servo 380 cho xe tải pháo sương mù
Azimuth Rotate Slewing Drive Mô tả
Mô-men xoắn đầu ra định mức: 9,45 kN.m
Momen xoắn nghiêng: 203 kN.m
Tải trọng trục: 980kN
Tải trọng xuyên tâm: 390kN
Mô-men xoắn giữ: 53kN.m
Tỷ số truyền:102:1
Độ chính xác theo dõi: ≤0,15
Bánh răng tự khóa: Có
Cân nặng: 85kg
Các thông số của SE Slewing Drive
| Kiểu | 3'' | 5'' | 7'' | 9'' | 12'' | 14'' | 17'' | 21'' | 25'' |
| Mô-men xoắn đầu ra định mức/kN.m | 0,3 | 0,6 | 1,75 | 4.3 | 5.6 | 6,75 | 9,46 | 16 | 21.45 |
| Momen quay nghiêng/kN.m | 1,5 | 6 | 10,5 | 49,9 | 54,4 | 135 | 203 | 271 | 346 |
| Tải trọng trục/kN | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| Tải trọng xuyên tâm/kN | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| Tỉ số truyền | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| tự khóa | Đúng | Đúng | Đúng | Đúng | Đúng | Đúng | Đúng | Đúng | Đúng |
| Trọng lượng/kg | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| Diện tích tấm phù hợp/m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
Thường Châu Hangtuo Machinary Co., ltd là nhà sản xuất và xuất khẩu chuyên nghiệp vòng bi xoay / vòng xoay / vòng xoay, ổ xoay / ổ xoay, chủ yếu được áp dụng trong máy móc cảng, máy khai thác mỏ, máy hàn, phương tiện xây dựng, phương tiện mô-đun, đơn hoặc hệ thống theo dõi năng lượng mặt trời trục kép và hệ thống năng lượng gió nhỏ, v.v.
Ưu điểm ổ đĩa xoay
1. Khoảnh khắc lật nhào mạnh mẽ
2. Áp dụng ổ giun bao bọc
3. Tiếp xúc nhiều răng, khả năng chịu tải cao
4. Chức năng tự khóa
hỏi đáp
1. Làm thế nào để lựa chọn?
Vui lòng chỉ định kích thước đường kính, chiều rộng, điện áp, công suất và tốc độ không tải của các động cơ cần thiết.
2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước không?
Chắc chắn, chào mừng bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.
3. Tổng chi phí cho các mẫu là bao nhiêu?
Tổng chi phí lấy mẫu = chi phí lấy mẫu + vận chuyển hàng hóa
Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn động cơ giảm tốc phù hợp
4. Làm thế nào để bạn gửi mẫu?
Số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng UPS, TNT hoặc Fedex
5. Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
1 bộ
6. Thời gian giao hàng của bạn là gì?
Đối với mẫu tiêu chuẩn: trong vòng 0~7 ngày;đối với đơn đặt hàng hàng loạt: trong vòng 25 ~ 45 ngày.
