Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo, QT | Tỉ số truyền: | 51:1 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 7320 Nm | giữ mô-men xoắn: | 40 kNm |
| Nghiêng mô-men xoắn: | 8 kNm | Màu tiêu chuẩn: | RAL 9006 |
| Phản ứng dữ dội: | 0,1 độ | Loại xoay: | trục đơn |
| Làm nổi bật: | Hộp số Worm Gear Slew Drive,Ổ đĩa xoay Worm Gear quang điện 24V,Ổ đĩa xoay năng lượng mặt trời IP 66 Worm Gear |
||

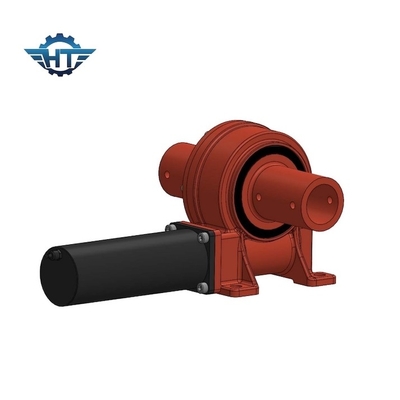

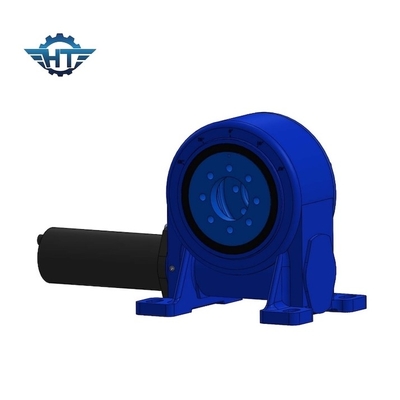

IP66 Worm Gear Slew Drive Gearbox cho hệ thống theo dõi năng lượng mặt trời quang điện 24V
Worm Gear Slewing Drive Mô tả
Ổ đĩa xoay thường bao gồm một vòng xoay, con sâu, vỏ đúc và các thành phần tiêu chuẩn như ổ trục và bu lông, v.v. Trong khi được sử dụng trong hệ thống phát điện quang điện, ổ đĩa xoay thường được sử dụng kết hợp với động cơ giảm tốc hành tinh DC và AC động cơ giảm tốc.Trong khi được sử dụng trong các thiết bị kỹ thuật, nó thường được sử dụng kết hợp với động cơ thủy lực để hoạt động như một hệ thống truyền lực.
Các thông số của Ổ đĩa xoay mô hình VE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Đúng | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 32 |
| số 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Đúng | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Đúng | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 251 |
Truyền động xoay còn được gọi là truyền động bánh răng xoay hoặc bộ giảm tốc xoay, v.v. Nó thường được sử dụng trong các hệ thống năng lượng mặt trời, tua-bin gió, hệ thống vệ tinh và máy móc kỹ thuật như cần cẩu xe tải, thang máy người, v.v. Hiện nay, nó đã được sử dụng thịnh vượng trong quang điện các hệ thống theo dõi.
Khi một ổ đĩa xoay được sử dụng trong ngành năng lượng mặt trời, người dùng phải chọn một ổ đĩa lý tưởng theo diện tích thực tế của các tấm pin mặt trời.Nói chung, ổ đĩa xoay 3 inch phù hợp với hệ thống năng lượng mặt trời đi kèm với tấm pin mặt trời 3-5 m2, 7 inch cho tấm pin mặt trời 10-17 m2, 9 inch cho 18-30 m2, 12 inch cho 31-45 m2 và 14 inch cho 46-60 m2.Chúng được cung cấp để bạn tham khảo.Để biết thêm thông tin cụ thể và chi tiết, vui lòng liên hệ với nhân viên bán hàng của chúng tôi tại trang liên hệ.
Ưu điểm sản phẩm
1) Mô-men xoắn đầu ra cao hơn và giữ tải
2) Độ chính xác theo dõi hàng đầu
3) Chống ăn mòn mạnh và niêm phong hiệu quả
4) Tự khóa
Các lĩnh vực ứng dụng
| Lĩnh vực điện gió | máy móc luyện kim |
| Công nghiệp nhẹ | thiết bị nặng |
| Cảng/Máy móc hàng hải | Sản Phẩm Quân Sự. |
| Khai thác máy xây dựng | Thiết bị luyện thép |
| Nhà máy xử lý nước thải | Máy móc nông nghiệp |
