| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 miếng |
| giá bán: | USD 100~1600 / pc |
| Delivery Time: | 15~45 ngày |
| Payment Terms: | L/C, T/T, Công Đoàn Phương Tây |

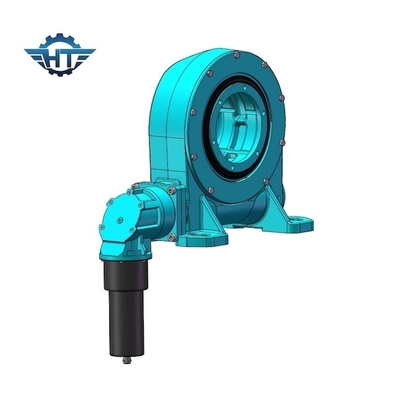

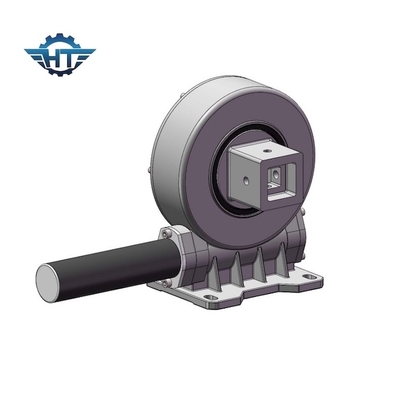

Dọc Worm Gear Slewing Drive Mô-men xoắn mạnh cho hệ thống theo dõi bảng điều khiển năng lượng mặt trời
Ổ đĩa xoay bánh răng sâuSự miêu tả
Chúng tôi là nhà cung cấp tốt các ổ đĩa xoay.Ổ đĩa xoay cho bộ theo dõi năng lượng mặt trời được sử dụng rộng rãi trong hệ thống theo dõi phát điện quang điện mặt trời và các ngành công nghiệp năng lượng mới khác trong và ngoài nước vì tiếp xúc nhiều răng, mô-men xoắn truyền lớn và vận hành trơn tru, đồng thời nó có thể chịu được tải trọng hướng tâm và hướng trục lớn và mạnh mẽ mômen lật (lực cản của gió).
Ổ đĩa xoay là một phần chính trong bộ theo dõi năng lượng mặt trời.Bằng cách sử dụng ổ trục xoay làm thành phần cốt lõi của nó, ổ trục xoay có thể đồng thời chịu lực dọc trục, lực hướng tâm và mô men nghiêng.Có 10 kích cỡ khác nhau có sẵn từ 3" đến 25" inch.
Các thông số của dòng VE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Đúng | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 32 |
| số 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Đúng | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Đúng | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 251 |
Thuận lợi
1. Khoảnh khắc lật mạnh dựa trên vòng xoay
2. Áp dụng ổ giun bao bọc
3. Truyền tải trọng lớn hơn khi sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
Ứng dụng
Các ứng dụng ổ đĩa xoay điển hình bao gồm công nghiệp năng lượng mặt trời, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ tùng thủy lực, thiết bị công cụ dầu, cần cẩu biển, bộ xử lý lốp, máy đào và thang máy ô tô, nhưng ổ đĩa xoay được sử dụng trong nhiều ứng dụng khác yêu cầu giữ tải và khả năng quay.
