Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo | Người mẫu: | bánh răng sâu 7 inch |
|---|---|---|---|
| Tỉ số truyền: | 51:1 | Hiệu quả: | 40% |
| Chính xác: | ＜0,1 độ | Người lái xe: | Điện/Thủy lực/Servo |
| Màu sắc: | Màu xám bạc | Nguồn gốc: | Thường Châu, Trung Quốc |
| Làm nổi bật: | Ổ xoay năng lượng mặt trời Hourglass Worm,Ổ xoay năng lượng mặt trời 7 inch,Ổ xoay năng lượng mặt trời phản ứng dữ dội nhỏ |
||

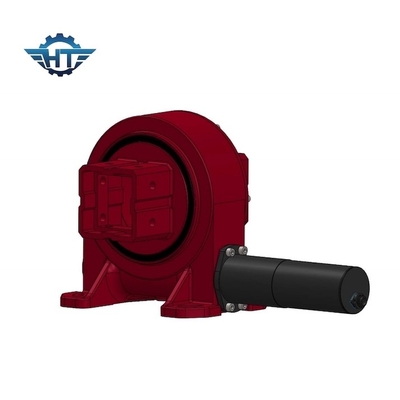

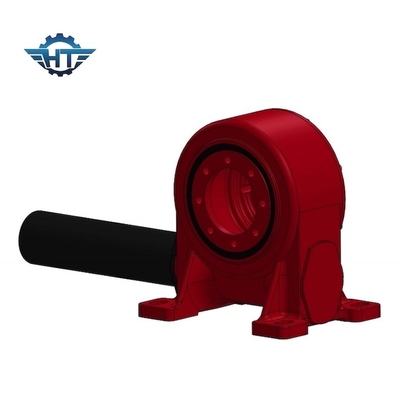

Đồng hồ cát 7 inch Worm Small Backlash Slew Drive cho nhà máy điện máng parabol
Small Backlash Worm Gear Slewing Drive Mô tả
Các ổ đĩa xoay bánh răng sâu không phản ứng dữ dội chủ yếu được sử dụng trong ứng dụng CSP như parabol hoặc máng, nó là một loại hệ thống ngưng tụ nhiệt có thể hấp thụ nhiệt thành một hóa chất nhất định và truyền nhiệt thành điện năng.
Small Backlash Worm Gear Bảng dữ liệu ổ đĩa xoay dọc
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Đúng | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 32 |
| số 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Đúng | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Đúng | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 251 |
Thông số kỹ thuật ổ đĩa xoay VE7
Tên sản phẩm: VE7
Tốc độ đầu ra bình thường: 0,03RPM
Mô-men xoắn đầu ra bình thường: 7320 Nm
Mô-men xoắn đầu ra tối đa: 10980 Nm
Momen xoắn nghiêng: 8 kN.m
Mô-men xoắn giữ: 39 kN.m
Tải trọng dọc trục: 30 kN
Tải trọng hướng kính tĩnh: 100 kN
Tỷ lệ truyền động xoay: 51:1
Giải phóng mặt bằng phản ứng dữ dội: ＜＝0,15°
IP(Lớp): 66
Hiệu quả: 40%
Nhiệt độ: -40℃ đến+120℃
Điện áp định mức: 24 VDC
Dòng điện bình thường: <7,5A
Công suất đầu ra: 126 W
Tốc độ đầu ra: 1,6 vòng / phút
Mô-men xoắn đầu ra: 359 Nm
Mô-men xoắn đầu ra tối đa: 538 Nm
Tiếng ồn: <65 dB
Thuận lợi
1. Xoay 360 độ
2. Kết nối động cơ truyền động từ bên trái hoặc bên phải,
3. Trong quá trình lắp đặt, không cần điều chỉnh khe hở bánh răng;điều này đã được nhà sản xuất thiết lập trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng dễ dàng và trôi chảy
8. Độ chính xác cao
Phạm vi ứng dụng
Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời, tua-bin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ tùng thiết bị thủy lực, thiết bị dụng cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô.
