Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo | Người mẫu: | VE7" |
|---|---|---|---|
| Tỉ số truyền: | 57:1 | Mô-men xoắn đầu ra định mức: | 1750Nm |
| giữ mô-men xoắn: | 13200Nm | Nghiêng mô-men xoắn: | 7000Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | Ổ đĩa xoay dọc Hộp số phong bì Worm,Ổ đĩa xoay dọc để theo dõi mặt trời,Ổ đĩa xoay năng lượng mặt trời dọc VE7 |
||

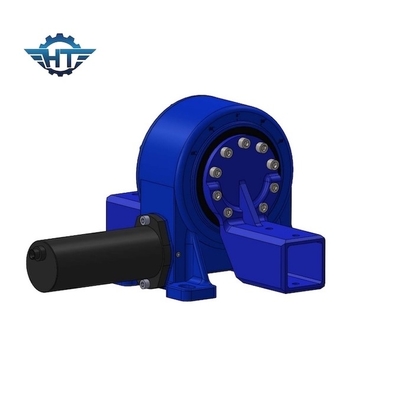

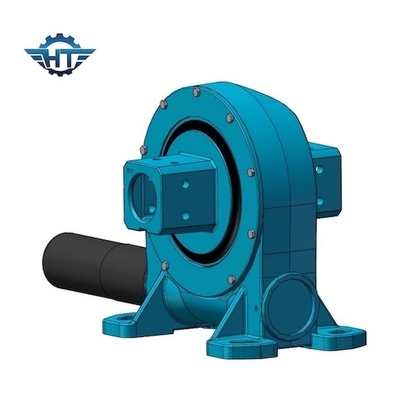

Ổ đĩa xoay dọc VE7, Hộp số giun phong bì cho hệ thống theo dõi mặt trời
Envelope Worm Gear Slew Drive Mô tả
Truyền động xoay có tính năng tự khóa ngược vì truyền động bánh răng sâu có đặc tính tự khóa ngược.Tính năng này giúp tăng cường đáng kể sự ổn định của hệ số an toàn và vận hành máy chủ.So với các sản phẩm xoay truyền thống, hộp số truyền động xoay dễ lắp đặt, dễ bảo trì và tiết kiệm đáng kể không gian lắp đặt.Những ưu điểm như sau:
1. Mô-men xoắn giữ cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Phạm vi xoay 360 độ
3. Ổ giun bao bọc bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
5. Chức năng tự khóa
Bảng kỹ thuật của ổ đĩa xoay mô hình VE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Đúng | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Đúng | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Đúng | 32 |
| số 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Đúng | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Đúng | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Đúng | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Đúng | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Đúng | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Đúng | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Đúng | 251 |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Bảng chú giải các tham số chính
Mô-men xoắn nghiêng: Mô-men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí tải và tâm của ổ trục xoay.Nếu mô-men xoắn thực tế lớn hơn mô-men xoắn mô-men nghiêng định mức, ổ đĩa xoay sẽ bị lật.
Tải trọng xuyên tâm: Tải trọng dọc theo trục của ổ trục xoay
Tải trọng dọc trục: Tải trọng song song với trục của ổ trục xoay
Mô-men xoắn giữ: Đó là mô-men xoắn ngược. Khi truyền động quay ngược lại và các bộ phận không bị hỏng, Mô-men xoắn cực đại đạt được được gọi là mô-men xoắn giữ, nó cũng được coi là mô-men xoắn bị hỏng.
Tự khóa: Chỉ khi có tải, ổ đĩa xoay không thể quay ngược lại và do đó được gọi là tự khóa.
