Thông tin chi tiết sản phẩm:
|
| Loại hình: | Bánh răng giun đơn | Vật chất: | QT |
|---|---|---|---|
| Field Life: | 30 năm | Đăng kí: | Hệ thống theo dõi đơn ngang |
| Màu sắc: | như yêu cầu | Kích thước: | 3 inch đến 25 inch |
| động cơ: | 24V / 12V / 48V | Tính năng: | Tuổi thọ cao và tự khóa |
| Làm nổi bật: | Bộ truyền động bánh răng dạng xoắn kép bao bọc,bộ truyền động dạng bánh răng dạng côn ngang,bộ truyền động quay của hệ thống theo dõi đơn |
||

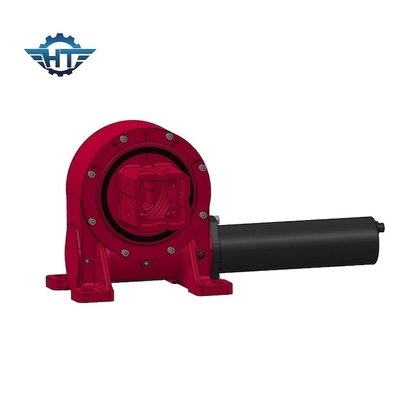

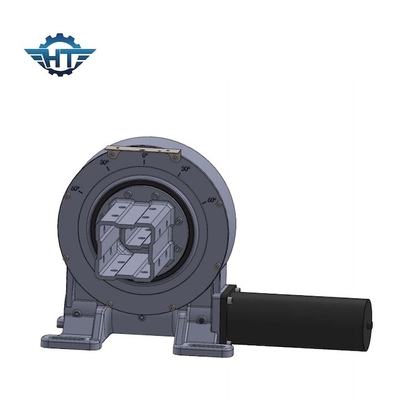

Thiết kế bánh răng giun kép Thiết kế bánh răng xoắn cho hệ thống theo dõi đơn nằm ngang
Double Enveloping Worm Slewing Drive
Slew Drive, thường được gọi là ổ sâu, là một hệ thống hoàn chỉnh, sẵn sàng để lắp đặt bao gồm bánh răng, ổ sâu, đế, tấm trên và vỏ hoàn toàn được bao bọc.Nó có thể được tùy chỉnh với động cơ thủy lực hoặc động cơ điện 12V / 24V / 48V, hộp số hành tinh.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Đặc trưng
Xoay 360 độ
Kết nối động cơ truyền động từ bên trái hoặc bên phải
Trong quá trình lắp đặt, không cần điều chỉnh khe hở bánh răng
Dầu mỡ đã được đổ đầy trước khi xuất xưởng
Cài đặt đơn giản và bảo trì thấp
Sử dụng không gian hợp lý
Bánh răng tự khóa;do đó phanh là không cần thiết
Phương pháp bắt đầu và dừng dễ dàng và thông thạo
Mô-men xoắn nghiêng cao, thích hợp để lắp đặt theo phương ngang
