Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 102: 1 | Tính năng: | IP66 kèm theo |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời | Dịch vụ OEM: | Có sẵn |
| Động cơ: | Động cơ điện | Lớp phủ: | C5 |
| Màu sắc: | như yêu cầu | Cài đặt: | Ngang hoặc dọc |
| Làm nổi bật: | Worm Gear Solar Tracker Slew Drive,Self Lock Solar Tracker Slew Drive,IP66 Enclose Slewing Drive |
||

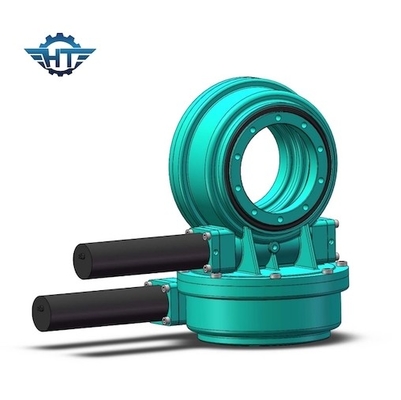

OEMGe Worm ngangar Ổ quay tay với chức năng tự khóa cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ Worm Gear Slewing Drive
Truyền động quay vòng là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền một mô-men xoắn để quay.Sự quay có thể theo một trục hoặc nhiều trục với nhau.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Đặc trưng
Truyền động quay vòng có thể là bánh răng sâu và bánh răng xoắn.Và cũng đối với vòng xoay bên trong, nó có thể là vòng xoay bóng một hàng, và cũng có thể là vòng xoay bóng hai hàng.Cái có hàng đôi có thể chịu nhiều tải hơn.Nó có thể được chọn tùy thuộc vào ứng dụng của bạn.
Ứng dụng
Bộ truyền động quay vòng này sử dụng thiết kế nhỏ gọn, tạo điều kiện thuận lợi cho cả việc lắp đặt và bảo trì.Tất cả những ưu điểm này làm cho hệ thống truyền động quay vòng phù hợp với nhiều loại phương tiện xây dựng, máy xúc bánh xích, phương tiện chạy trên không, xe bánh xích, v.v.
