Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Thiết bị quay tay: | VE9 |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Giữ mô-men xoắn: | 80000 Nm |
| Mô-men xoắn nghiêng: | 16000 Nm | Mô-men xoắn đầu ra định mức: | 8784 Nm |
| Gói vận chuyển: | ván ép và pallet | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | Ổ đĩa quay nhỏ năng lượng mặt trời VE9,ổ đĩa quay nhỏ liên kết ngang,ổ đĩa quay năng lượng mặt trời 42CrMo VE9 |
||

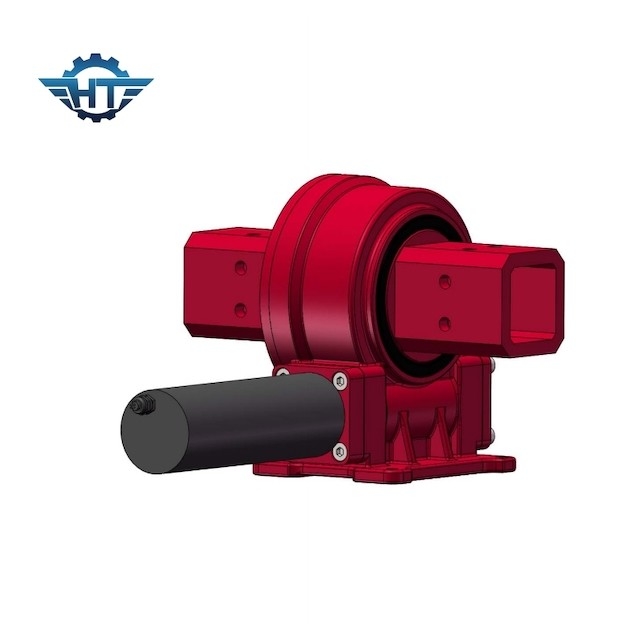

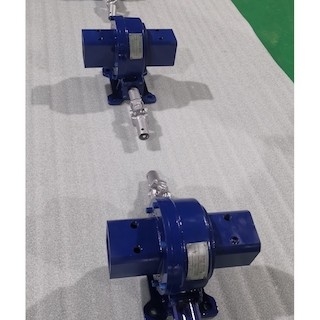

Bộ truyền động năng lượng mặt trời VE9 cho hệ thống theo dõi năng lượng mặt trời một trục ngang liên kết
Mô tả ổ đĩa trượt một trục liên kết
Liên kết các ổ quay một trục quay quanh một trục và làm cho hệ thống theo dõi di chuyển từ đông sang tây và trở về nhà vào ban đêm.Những sản phẩm này dễ cài đặt nhất và được sử dụng phổ biến nhất.VE cung cấp khả năng lắp thẳng đứng và một ổ đĩa hoàn toàn kín IP66 trong một thiết bị công suất cao.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Bảo trì
Thiết bị truyền động quay vòng là một bộ phận truyền lực thực hiện chuyển động quay vòng tương đối giữa phần trên và phần dưới, và được sử dụng để nâng đỡ khối lượng của phần thân trên và chịu tải trọng làm việc.Động cơ được sử dụng làm phương pháp truyền động.Khi động cơ quay, hộp giảm tốc bánh răng hành tinh được dẫn động bởi động cơ, và khi đó trục ra của bộ truyền động quay, do đó thiết bị truyền động quay có thể quay được.
Hoạt động tốt của các thành phần cơ cấu quay là đảm bảo cơ bản cho tính linh hoạt tổng thể, vì vậy công việc bôi trơn là rất cần thiết.
Theo các ứng dụng khác nhau, chu kỳ bổ sung dầu mỡ cũng khác nhau.Đối với các ứng dụng quang điện, chu kỳ bơm hoặc thay dầu mỡ là năm năm.Đối với các ứng dụng máy móc xây dựng, do tốc độ và tần suất làm việc của nó cao hơn nhiều so với các ứng dụng quang điện, nên dầu mỡ phải được bổ sung hoặc thay thế hàng năm hoặc thậm chí sáu tháng một lần.
Trong điều kiện làm việc đặc biệt như vùng nhiệt đới, độ ẩm cao, bụi bẩn và chênh lệch nhiệt độ lớn, trong quá trình hoạt động liên tục, chu kỳ bôi trơn cần được rút ngắn, và phải bổ sung một số loại mỡ mới trước và sau khi máy ngừng chạy một thời gian dài.Đổ đầy mỡ vào mương cho đến khi nó thấm ra khỏi băng bịt kín.
