Thông tin chi tiết sản phẩm:
|
| Hàng hiệu: | Hangtuo | Vật liệu bánh răng giun: | 50 triệu, 42CrMo |
|---|---|---|---|
| Loại sản phẩm: | Trục đơn | Chứng chỉ: | ISO9001, CE |
| Động cơ: | như yêu cầu | Sự bảo trì: | Nội bộ 5 năm |
| Màu sắc: | như yêu cầu | Tự khóa: | VÂNG |
| Làm nổi bật: | Hộp số truyền động quay ngang 9 ",Hộp số truyền động quay vòng 50Mn 42CrMo,truyền động sâu thủy lực 50Mn 42CrMo |
||

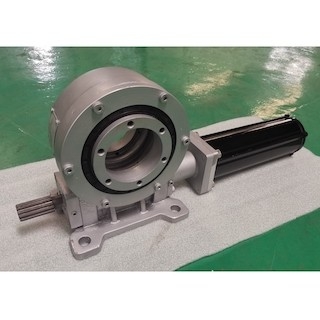

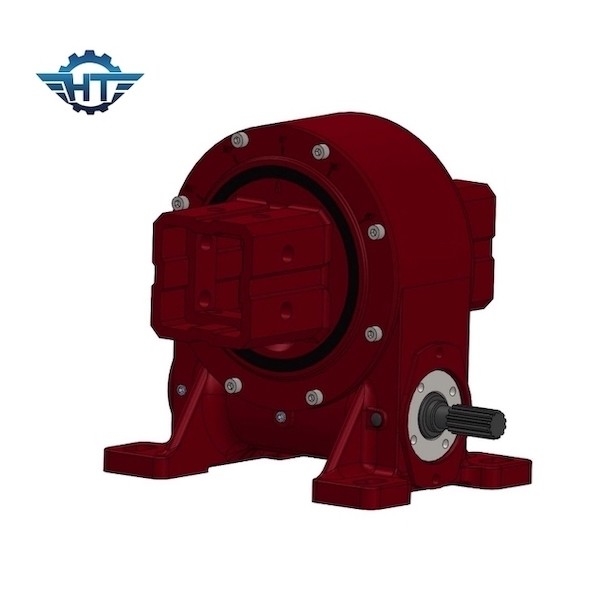

VE9 Bộ truyền động bánh răng côn ngang tùy chỉnh cho hệ thống theo dõi năng lượng mặt trời PV Ground
Mô tả Bánh răng Giun tiêu chuẩn
Truyền động quay vòng là một loại sản phẩm quay vòng mới, thường bao gồm sâu, ổ trục quay, vỏ, động cơ và các thành phần khác.Bởi vì thành phần cốt lõi sử dụng ổ trục quay, nó có thể chịu lực dọc trục, lực hướng tâm và mômen lật cùng một lúc.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
1. trình theo dõi tipping
Công cụ theo dõi độ nghiêng là công cụ đơn giản nhất để tạo và xoay quanh trục đông - tây.Bảng điều khiển năng lượng mặt trời tăng hoặc giảm (thường theo cách thủ công hai lần một năm) về phía đường chân trời, để góc so với mặt đất là tối ưu về mặt thống kê theo mùa.Những trình theo dõi này cung cấp mức tăng sản lượng dưới 10%, để hiếm khi biện minh cho một cơ chế phục vụ.
2. theo dõi đơn ngang
Thiết bị theo dõi đơn phẳng nhằm mục đích theo dõi mặt trời trên khắp bầu trời trong hành trình hàng ngày của họ, bất kể mùa sử dụng.Trong trường hợp này, trục quay là bắc nam, trong khi độ cao của Mặt trời trên đường chân trời bị bỏ qua.Những thiết bị theo dõi này đặc biệt thích hợp cho các quốc gia có vĩ độ thấp, nơi đường đi của mặt trời trung bình rộng hơn trong năm.Độ quay cần thiết cho các cấu trúc này rộng hơn độ nghiêng, đôi khi lên đến ± 60 °.Điều này cho phép tăng sản lượng năng lượng khoảng 15% so với hệ thống quang điện cố định.
3. bộ theo dõi trục kép
Máy theo dõi năng lượng mặt trời với hai bậc tự do
Các thiết bị theo dõi năng lượng mặt trời tinh vi nhất có hai bậc tự do, với mục đích căn chỉnh hoàn hảo các tấm quang điện trực giao với tia nắng mặt trời trong thời gian thực.Cách rẻ nhất nhưng không phải là duy nhất để làm chúng là gắn một bộ theo dõi này lên một bộ theo dõi khác.Với những thiết bị theo dõi năng lượng mặt trời này, sản lượng điện tăng lên tới 35% -40%.
