Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE3 " |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Mô-men xoắn đầu ra định mức: | 600 Nm |
| Giữ mô-men xoắn: | 5800 Nm | Mô-men xoắn nghiêng: | 1800 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | solar slew drive,slewing drive for solar tracking system |
||

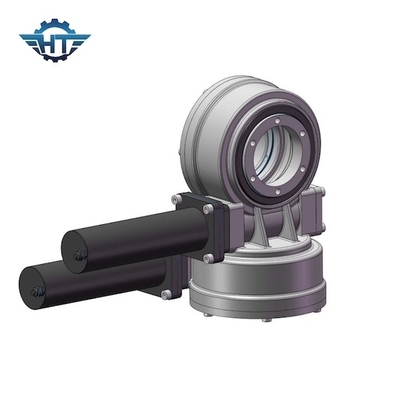

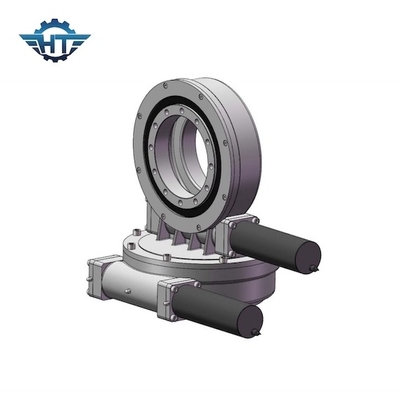

Đồng hồ cát Worm bánh răng vòng bi quay tay cho gương cong Csp Parabol
Worm Gear Slewing Ring Bearing Mô tả
Bộ truyền động quay vòng là một sản phẩm điều khiển chuyển động hoàn hảo cho các ứng dụng yêu cầu cường độ mô-men quay, tốc độ thấp và độ chính xác tốt.
Ổ đĩa quay cho năng lượng mặt trời: nó được thiết kế theo vòng quay của bảng quang điện mặt trời và cải thiện hiệu suất phát điện.Năng lượng mặt trời tập trung bao gồm đĩa năng lượng mặt trời tập trung năng lượng mặt trời, CPV (Quang điện tập trung), CSP (Năng lượng mặt trời tập trung), máng hình parabol, bộ theo dõi PV (giải pháp theo dõi năng lượng mặt trời trục đơn & trục kép).Đối với máy phát điện gió: Bộ truyền động quay được dùng để quay bệ trong tuabin gió.Đối với ứng dụng máy xây dựng: được ứng dụng rộng rãi trên xe tải gắn cẩu, sàn làm việc trên không, cần cẩu, gắp gỗ.Đối với Thị trường Công nghiệp: Dây chuyền tự động hóa và lắp ráp CNC, cánh tay robot.Đối với vệ tinh: thông tin liên lạc không gian và hệ thống định vị toàn cầu trong đĩa vệ tinh.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
|
Tham số hiệu suất mô hình SDE |
||||||||||||
|
Người mẫu |
Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) |
Tải trọng trục (kN) |
Tải trọng hướng tâm (kN) |
Tỉ lệ |
Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa |
Trọng lượng (kg) |
|
3 " |
600 |
1,5 |
5,8 |
10 |
15 |
31: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
25kg |
|
5 " |
800 |
6 |
9.2 |
16 |
27 |
37: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
34kg |
|
7 " |
2000 |
7,5 |
13,2 |
34 |
58 |
57: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
56kg |
|
9 " |
4300 |
16 |
27,2 |
60 |
130 |
61: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
92kg |
|
12 " |
5800 |
25 |
41 |
77 |
190 |
78: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
160kg |
|
14 " |
6750 |
48 |
45 |
110 |
230 |
85: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
224kg |
|
17 " |
9460 |
67 |
54 |
142 |
390 |
102: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
320kg |
|
21 " |
16000 |
89 |
65 |
337 |
640 |
125: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
492kg |
|
25 " |
21450 |
112 |
89 |
476 |
950 |
150: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
705kg |
Ứng dụng trong CSP Parabolic
Sổ đĩa lewing là một bộ phận quay hoàn hảo cho máng parabol CSP.Máng parabol áp dụng các gương cong theo dõi mặt trời (được gọi là máng parabol) để tối đa hóa năng lượng của mặt trời và do đó hiệu quả sản xuất nhiệt.Các tia sáng mặt trời được thu nhận và phản xạ vào một ống thu chứa đầy chất lỏng truyền nhiệt (nước hoặc dầu nhiệt) nằm ở điểm trung tâm của các máng.
