Thông tin chi tiết sản phẩm:
|
| Mô hình: | SE3 | Tự khóa: | Vâng |
|---|---|---|---|
| Giấy chứng nhận: | ISO9001, CE | Sự bảo đảm: | 5 ~ 10 năm |
| Vật chất: | QT | Ứng dụng: | Hệ thống theo dõi mặt trời một trục |
| Màu sắc: | Tùy chỉnh | sự chính xác: | ≤0,15 |
| Làm nổi bật: | solar tracker drive,solar slew drive |
||

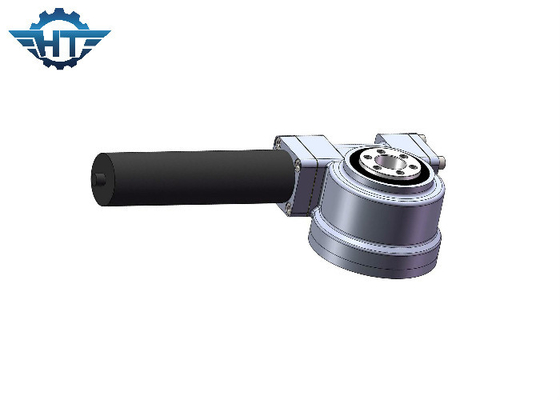

SE3 Single Worm Bánh răng truyền động nhỏ cho hệ thống theo dõi mặt trời một trục
Mô tả ổ đĩa đơn Worm nhỏ
Truyền động quay vòng dòng SE là một loại truyền động quay lớn có kết cấu đặc biệt, có thể chịu tải trọng dọc trục lớn, tải trọng hướng tâm và mô men lật cùng một lúc.Nó có nhiều chức năng, chẳng hạn như hỗ trợ, xoay, lái xe, sửa chữa, v.v.Nói chung, ổ trục quay có thể được ứng dụng trong máy CNC, máy xây dựng, rô bốt, ăng ten vệ tinh, năng lượng mặt trời, năng lượng gió, v.v.
Khi một bộ truyền động quay vòng được sử dụng trong ngành năng lượng mặt trời, người dùng phải chọn một bộ truyền động lý tưởng tùy theo diện tích thực tế của các tấm pin mặt trời.Ổ quay 3 inch phù hợp với hệ thống năng lượng mặt trời đi kèm với tấm năng lượng mặt trời 3-5 m2, 7 inch cho tấm pin mặt trời 10-17 m2, 9 inch cho 18-30 m2, 12 inch cho 31-45 m2 và 14 inch cho 46 -60 m2.Chúng được cung cấp để bạn tham khảo.Để biết thêm thông tin cụ thể và chi tiết, vui lòng liên hệ trực tiếp với tôi.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 204 |
Cài đặt
Các ổ quay SE có thể được gắn theo hai cách khác nhau, theo chiều dọc hoặc chiều ngang, dựa trên việc đánh giá mức độ bảo vệ và nhu cầu lắp đặt của dự án
