Thông tin chi tiết sản phẩm:
|
| Mô hình: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời đơn | Nguồn gốc: | Thường Châu, Trung Quốc |
| Người lái xe: | Động cơ DC | Cài đặt: | thẳng đứng |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | ＜ 0,03 ° |
| Làm nổi bật: | slewing drive for solar tracking system,solar tracker drive |
||

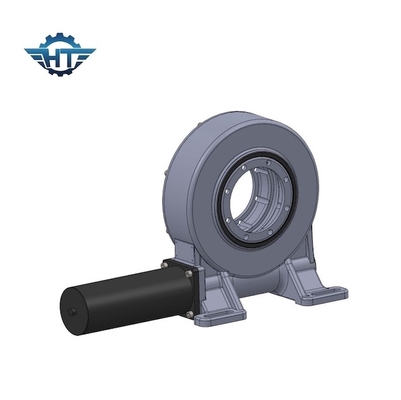

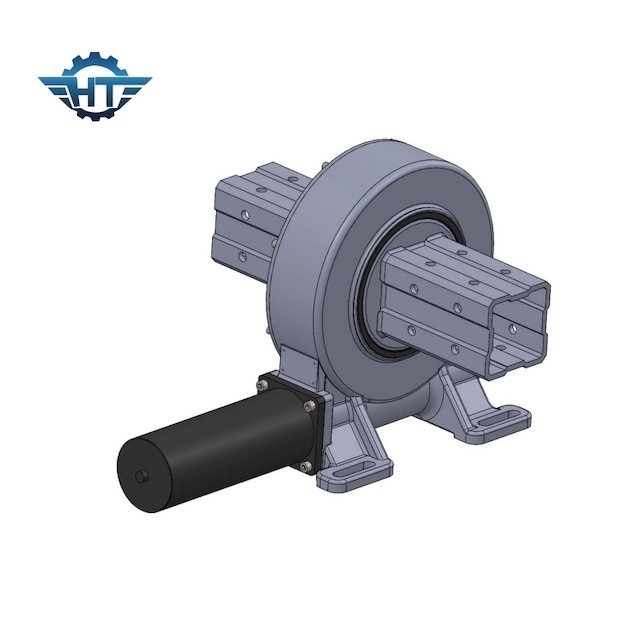

Hộp số Worm nhỏ gắn dọc cho hệ thống theo dõi năng lượng mặt trời đơn
Mô tả Hộp số Giun nhỏ
Ổ đĩa quay là một thiết kế nhỏ gọn được áp dụng trong ngành năng lượng mặt trời quy mô.Nó cũng có thể được áp dụng trong các ứng dụng di động, bao gồm thang máy, cần cẩu nâng và máy lát, vệ tinh, robot, công nghiệp, v.v. Chúng tôi cung cấp nhiều loại ổ quay để đáp ứng thông số kỹ thuật và nhu cầu của khách hàng.Các bộ truyền động quay vòng của chúng tôi mang đến sự an toàn, độ tin cậy và tính khả dụng.
Bánh răng và con sâu tiếp xúc với nhau trong điều kiện gần như lưới hoàn hảo.Điều này sẽ cho phép chuyển động lực hiệu quả cao, phân bổ tải trọng đồng đều và mức độ chính xác định vị rất ấn tượng trong truyền động quay vòng.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Thuận lợi
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải,
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Độ chính xác cao
