Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Mô hình: | VE3 " |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Hiệu quả: | 40% |
| Màu sắc: | RAL 9006 | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời liên kết |
| Nguồn gốc: | Chanagzhou, Trung Quốc | Động cơ: | Động cơ 24VDC |
| Sự bảo đảm: | 5 ~ 10 năm | Giấy chứng nhận: | ISO9001, CE |
| Làm nổi bật: | solar slew drive,slewing drive for solar tracking system |
||

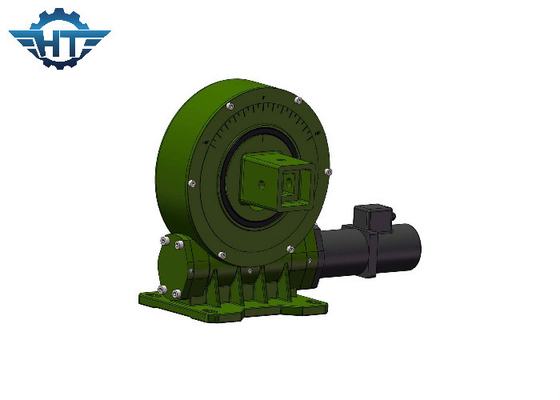

IP66 Ổ đĩa quay nhỏ trục đơn để sử dụng ngoài trời Máy theo dõi năng lượng mặt trời
Mô tả ổ đĩa quay tay nhỏ
Truyền động quay vòng, còn được gọi là truyền động quay và hộp số vì các thành phần cốt lõi là ổ trục quay và trục sâu.Nó cũng bao gồm các thành phần phụ trợ như con dấu, vỏ và động cơ.Là một nguồn điện, động cơ quay được sử dụng động cơ bánh răng hành tinh DC, động cơ bánh răng xoay chiều hoặc động cơ bước.Động cơ thủy lực AC chủ yếu được sử dụng trong máy xây dựng như một hệ thống truyền động lực.Vì thành phần cốt lõi là bộ truyền động vòng quay, hộp số quay vòng có thể dễ dàng chịu được lực hướng trục và lực hướng tâm.
Nguyên lý làm việc của ổ quay: Con sâu được dẫn động bởi động cơ truyền động cho vòng ngoài của vòng quay quay;Vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng quay được cố định trong vỏ.
Truyền động quay có khả năng tự khóa ngược vì truyền động bánh răng sâu có đặc điểm tự khóa ngược.Tính năng này giúp tăng cường đáng kể sự ổn định của hệ số an toàn và vận hành máy chủ.So với các sản phẩm xích đu truyền thống, hộp số truyền động xích đu dễ lắp đặt, dễ bảo trì và tiết kiệm diện tích lắp đặt đáng kể.
Bộ truyền động quay vòng là một loại sản phẩm quay vòng mới, thường được gọi là vòng quay, thường bao gồm sâu, vòng quay, vỏ, động cơ và các thành phần khác.Vì các thành phần cốt lõi là ổ trục quay, chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và mômen lật.So với các sản phẩm quay truyền thống, ổ quay mới có tính năng lắp đặt dễ dàng, bảo trì dễ dàng và không gian lắp đặt rộng rãi hơn.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Động cơ DC phù hợp
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mômen xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy êm ái ở tốc độ cao.Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt.Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.
4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.
5. Cấu trúc hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
