Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE9 | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Đăng kí: | Hệ thống theo dõi năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Người lái xe: | Động cơ bánh răng hành tinh | Giấy chứng nhận: | ISO9001, CE |
| Cài đặt: | Trục đơn | Sự bảo trì: | Tự do |
| Màu sắc: | Như yêu cầu | Phản ứng dữ dội: | 0,1 độ |
| Làm nổi bật: | slewing drive for solar tracking system,solar tracker drive |
||

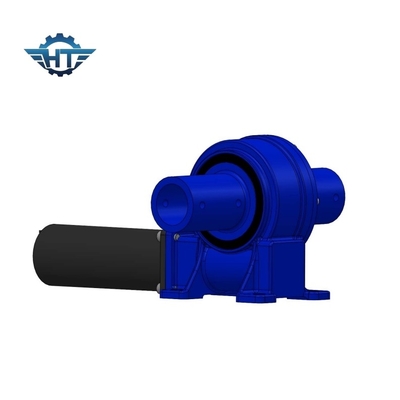

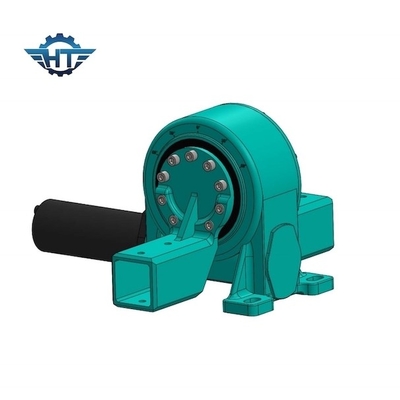

Bộ theo dõi năng lượng mặt trời thẳng đứng với động cơ hành tinh 24 Vdc cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa quay theo chiều dọc của máy theo dõi năng lượng mặt trời
Truyền động quay có mô-đun quay là các đơn vị quay nhỏ gọn được tích hợp trong một vỏ bằng gang có chứa một vòng quay với một bánh răng.Bánh răng quay vòng quay với độ chính xác cao và cho phép quay trơn tru và nỗ lực tối đa.Truyền động quay có nhiều loại như kiểu kín, kiểu mở, kiểu thẳng đứng, kiểu trục kép, kiểu chính xác cao, kiểu truyền động con sâu, v.v ... Truyền động quay dựa trên ổ trục quay với mô-men xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
Bảng dữ liệu ổ đĩa SE Slew
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Đúng | 204 |
Ưu điểm của ổ trượt
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen nghiêng cao, thích hợp để lắp đặt theo phương ngang
