Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | VE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 1750Nm |
| Giữ mô-men xoắn: | 13200Nm | Mô-men xoắn nghiêng: | 7000Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | solar tracker drive,solar slew drive |
||

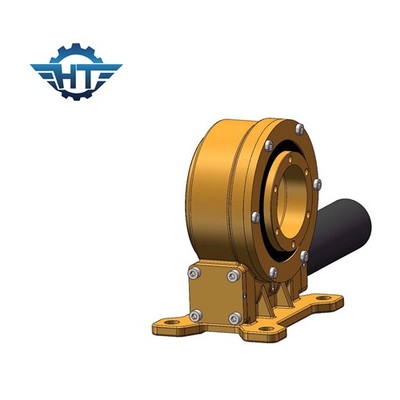

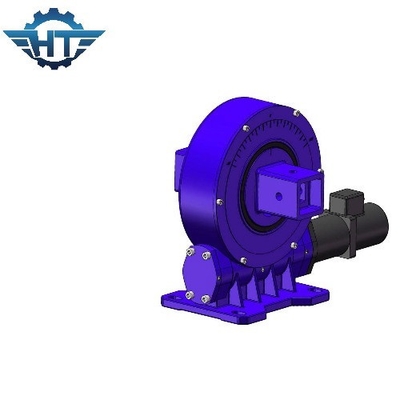

Ổ đĩa quay nhỏ hiệu quả cao với động cơ bánh răng hành tinh 24VDC cho máy theo dõi năng lượng mặt trời
Mô tả Ổ quay nhỏ
Các ổ đĩa quay dọc được gắn theo chiều dọc, nó được thiết kế đặc biệt cho các hệ thống theo dõi năng lượng mặt trời trục đơn phẳng yêu cầu theo dõi mặt trời từ đông sang tây.Sự quay chính xác của bộ truyền động quay dọc cho phép cơ chế theo dõi hoàn hảo.Loại truyền động quay dọc này được sản xuất bằng công nghệ mới nhất kết hợp cơ chế đồng hồ cát.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Thuận lợi
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Phạm vi xoay 360 độ
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao
5. Chức năng tự khóa
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Mô-men xoắn nghiêng:Mômen này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực lớn hơn mô-men xoắn nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm:Tải trọng thẳng đứng đối với trục của ổ trục quay
Tải dọc trục:Tải trọng song song với trục của ổ trục quay
Giữ mô-men xoắn:Đó là mômen quay ngược Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, Mômen xoắn cực đại đạt được được gọi là mômen giữ, nó cũng được coi là mômen hỏng.
Tự khóa:Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
