Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31:1 | Mô-men xoắn đầu ra bình thường: | 533 Nm |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | giữ mô-men xoắn: | 7000 Nm |
| Nghiêng mô-men xoắn: | 744 Nm | Mô-men xoắn đầu ra định mức: | 0,065 vòng/phút |
| Cách sử dụng: | Hệ thống theo dõi năng lượng mặt trời nghiêng | Tính năng bảo vệ: | IP66 |
| Làm nổi bật: | solar tracker drive,solar slew drive |
||

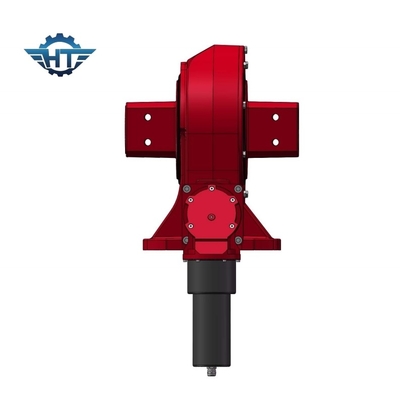

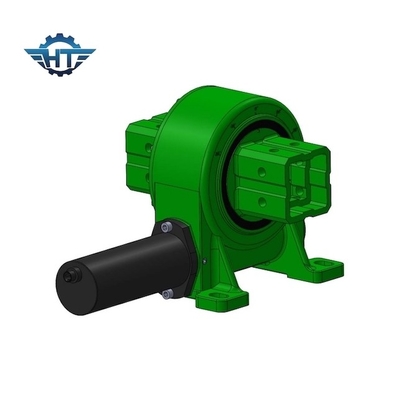

3 inch IP66 Small Slew Drive với 24VDC Planetary Gear Motor cho hệ thống theo dõi mặt trời nghiêng
Mô tả động cơ Slew nhỏ
Hệ thống truyền động slew là một đơn vị được xây dựng nhỏ gọn bao gồm một con giun, bánh răng, cơ sở, nhà, vòng bi và các phụ kiện khác.
Các ổ đĩa SE của chúng tôi cung cấp một vỏ được đánh giá IP66 gần như hoàn toàn bảo vệ khỏi các hạt môi trường như bụi, bụi bẩn, cát và thậm chí cả nước.Thiết bị thử nghiệm của chúng tôi đảm bảo sản phẩm của chúng tôi một lĩnh vực 30 năm
suốt đời.
Các thông số hiệu suất của VE
| Mô hình | Động lực đầu ra số (N.m) | Động lực giữ (kN.m) | Động lực nghiêng (kN.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Tỷ lệ | Hiệu quả |
Chọn chính xác (Độ) |
IP | Tep làm việc ((°C) | Tự khóa | Trọng lượng (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 251 kg |
Các động cơ khác nhau (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servo và stepper) có thể được thiết kế theo yêu cầu của khách hàng.
Động cơ DC
1. Tiếp nhận cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn tối đa của hộp số được tăng rất nhiều.
2. bánh xe mặt trời và bánh xe hành tinh được kết nối bởi spline làm tăng mô-men xoắn tối đa của hộp số và kéo dài tuổi thọ.
3Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy trơn tru ở tốc độ cao.Vòng bánh răng bên trong được tách ra để chúng ta có thể làm cho tỷ lệ nhiều hơn và thiết kế là linh hoạt.Hộp bánh răng và động cơ được đặt bằng cách cố định may bằng vít ở trục làm tăng độ chính xác phù hợp và giảm tiếng ồn.
4. Chúng tôi sử dụng tay cầm chân lăn bên trong bánh xe hành tinh. chúng tôi sử dụng lăn chân lăn mài thay vì mài trượt để cuộc sống của hộp số dài hơn nhiều.
5- Cấu trúc hỗ trợ đôi; Sơn bên trong trên lỗ bên trong của bánh răng hành tinh làm cho đường tròn lỗ bên trong ít hơn 0,003mm; chạy bằng cách cán thay vì trượt;HRC60 độ chính xác cạo bề mặt bánh răng; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động cực kỳ yên tĩnh và ổn định và thời gian sử dụng lâu hơn 10000 giờ.www
