Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE7 " |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 2000 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Tỉ số truyền: | 57: 1 |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Tải dọc trục: | 34 kN | Tải xuyên tâm: | 58 kN |
| Làm nổi bật: | Truyền động quay năng lượng mặt trời trục kép,Truyền động quay năng lượng mặt trời SDE7,Truyền động quay năng lượng mặt trời với hộp số hành tinh |
||

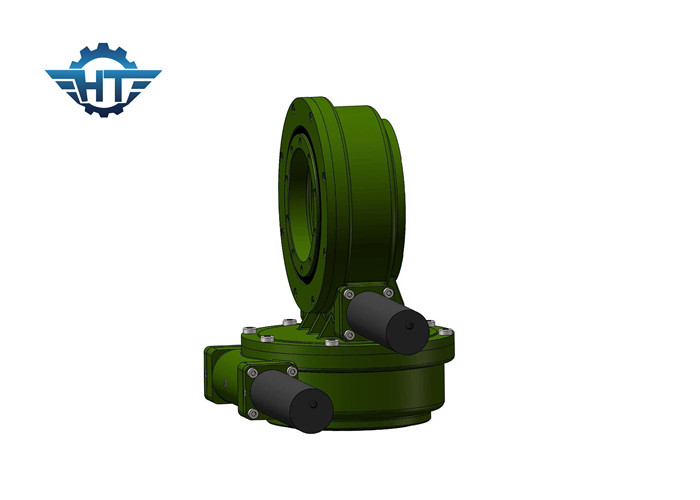

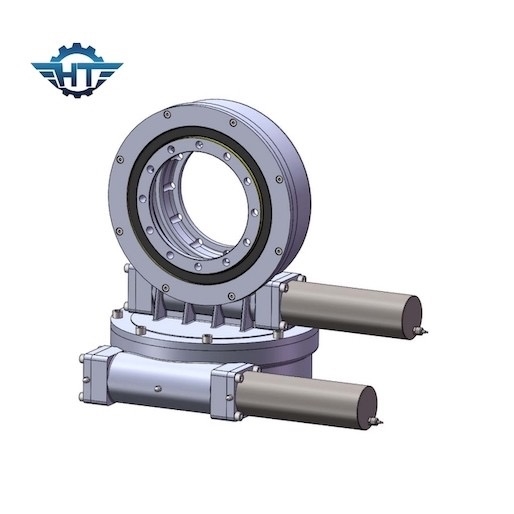

SDE7 Bộ truyền động quay bằng năng lượng mặt trời hai trục với hộp số hành tinh cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa quay năng lượng mặt trời trục kép
Ổ đĩa quay trục kép SDE7 hoàn hảo cho các tình huống cần theo dõi mặt trời mọi lúc từ mặt trời mọc đến mặt trời lặn.Nó có thể làm tăng khả năng sản xuất năng lượng.Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời trục kép, nó cũng có thể được áp dụng trong các đĩa vệ tinh và radar, các máy cần di chuyển 360 độ theo cả hai hướng.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Đặc trưng
1. Bao bọc ổ sâu bên trong
2. Tiếp xúc nhiều răng để đảm bảo tải cao
3. Chức năng tự khóa
4. Có thể được kết hợp với các loại động cơ khác nhau
Bảng chú giải thuật ngữ các thông số chính
Mô-men xoắn nghiêng: Mô men xoắn là tải trọng nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu qorque sinh ra bởi tải trọng và khoảng cách lớn hơn mômen quay nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm:Tải thẳng đứng lên trục của ổ trục quay
Tải dọc trục:Tải song song với trục của ổ trục quay
Giữ mô-men xoắn:Đó là mômen quay ngược. Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, thì mômen xoắn cực đại đạt được được gọi là mômen giữ.
Tự khóa:Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
Đăng kí
Các ổ quay có thể được sử dụng cho một loạt các ứng dụng.Các lĩnh vực triển khai bao gồm từ máy xúc và cần cẩu, khai thác lộ thiên và tuabin gió, đến ăng ten.Các lĩnh vực ứng dụng khác bao gồm kỹ thuật và hệ thống theo dõi năng lượng mặt trời.
