Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE7 " |
|---|---|---|---|
| Màu tiêu chuẩn: | RAL 9006 | Tỉ số truyền: | 57: 1 |
| Mô-men xoắn đầu ra định mức: | 2000 Nm | Giữ mô-men xoắn: | 13500 Nm |
| Mô-men xoắn nghiêng: | 13200 Nm | Hiệu quả: | 40% |
| Tải dọc trục: | 34 kN | Tải xuyên tâm: | 58 kN |
| Làm nổi bật: | 2000 Nm Solar Slew Drive,Planetary Gear Slew Drive,Solar Slew Drive |
||

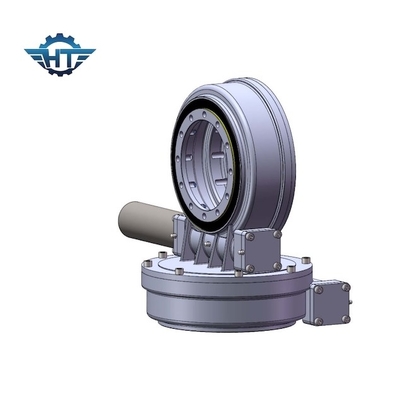

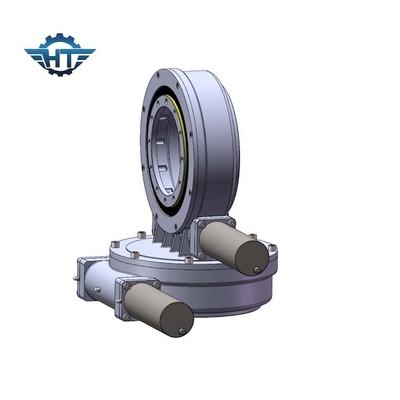

Truyền động quay năng lượng mặt trời trục kép với động cơ bánh răng hành tinh cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa quay năng lượng mặt trời trục kép
Bộ truyền động quay vòng của Hangtuo cung cấp một tỷ lệ lớn trong một giai đoạn chuyển số, được tối ưu hóa cho trọng lượng so với hiệu suất.Các ổ trục và bánh răng được lắp ráp thành một vỏ có cấu hình thấp, tự giữ lại và sẵn sàng lắp đặt, cho phép sản phẩm phản ứng với tất cả các lực hướng trục và hướng tâm, và tạo ra các mômen nghiêng được tạo ra trong các ứng dụng khó khăn nhất.Các sản phẩm có khả năng thích ứng cao này cũng có khả năng chống va đập mạnh, hiệu suất lâu dài, quay êm, bảo vệ ổ trục và các tùy chọn ổ kín.Tất cả những lợi ích kỹ thuật, kết hợp với các tiêu chuẩn chất lượng hàng đầu trong ngành, làm cho các sản phẩm của Hangtuo trở thành ứng cử viên lý tưởng cho các ứng dụng nặng và quan trọng về hiệu suất.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Nguyên lý làm việc của ổ quay
Con sâu được dẫn động bởi động cơ, làm cho vòng ngoài của vòng quay quay;vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng quay được cố định trong vỏ.Truyền động quay có khả năng tự khóa ngược vì truyền động bánh răng sâu có đặc điểm tự khóa ngược.
Bảng chú giải thuật ngữ các thông số chính
Mô-men xoắn nghiêng: Mô-men xoắn là tải trọng nhân với khoảng cách giữa vị trí của tải và tâm của ổ trục quay.Nếu qorque sinh ra bởi tải trọng và khoảng cách lớn hơn mômen quay nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải trọng thẳng đứng lên trục của ổ trục quay
Tải trọng trục: Tải trọng song song với trục của ổ trục quay
Mômen giữ: Là mômen quay ngược. Khi ổ đĩa quay ngược chiều và các bộ phận không bị hư hỏng, Mômen xoắn lớn nhất đạt được được gọi là mômen giữ.
Tự khóa: Chỉ khi được tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
