Thông tin chi tiết sản phẩm:
|
| Gõ phím: | Truyền động trượt một trục | Lớp an toàn: | IP65 |
|---|---|---|---|
| Chứng nhận: | ISO9001, CE | Tính năng Bảo vệ: | Gửi kèm |
| Vật chất: | QT | Sự bảo đảm: | 5 ~ 10 năm |
| Kích thước: | 3 inch đến 25 inch | Ứng dụng: | Hệ thống theo dõi mặt trời |
| Làm nổi bật: | slewing drive for solar tracking system,slew drive for solar tracker |
||

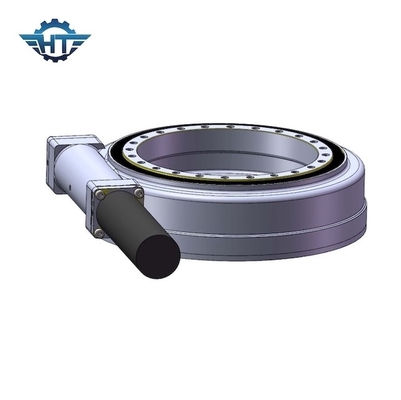

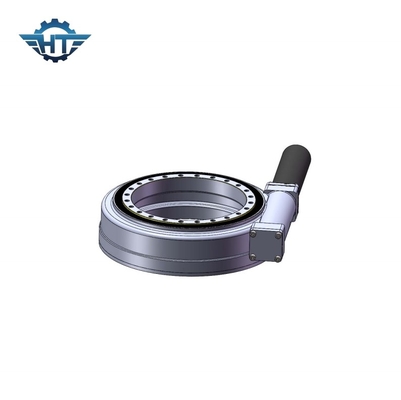

Bộ truyền động năng lượng mặt trời chống gỉ C4 với động cơ giảm tốc Hall cho hệ thống theo dõi mặt trời
Mô tả ổ đĩa năng lượng mặt trời
Thiết kế cơ học của bộ theo dõi phải tính đến sự dịch chuyển tối đa của mặt trời trong ngày hạ chí (góc lệch lớn nhất giữa các trục).Bộ theo dõi trục đơn phẳng hoặc bộ theo dõi trục cực (trục đơn xiên), chuyển động góc tối đa thường không vượt quá hoặc 120 °.
Thiết kế cấu trúc cơ học của ổ quay phải chặt chẽ và an toàn, có tính đến sự giãn nở nhiệt của kim loại và việc lắp đặt chính xác ổ quay.
Trong trường hợp hao mòn cơ học hợp lý, tổn thất áp suất gió và khấu hao vật liệu, hệ thống theo dõi có thể đảm bảo thời gian sử dụng là 25 năm.Đồng thời, để bảo vệ tuổi thọ lâu dài, tất cả các bộ phận của ổ quay cần được mạ điện hoặc xử lý chống rỉ bề mặt khác.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
hướng dẫn cài đặt
Các ổ quay dòng SE thường được cài đặt theo chiều ngang.Và chúng tôi cũng khuyên bạn nên cài đặt theo chiều ngang xem xét hiệu suất của các ổ quay.
