Thông tin chi tiết sản phẩm:
|
| Gõ phím: | VE8 Slewing Drive | Nguồn gốc: | Thường Châu, Trung Quốc |
|---|---|---|---|
| Hàm số: | Tăng mô-men xoắn | Chứng nhận: | ISO9001, CE |
| Sự bảo vệ: | Nhà kín IP66 | Vật chất: | QT |
| Sự bảo đảm: | 10 năm | Kích thước: | 3 inch đến 25 inch |
| Làm nổi bật: | slewing drive for solar tracking system,solar tracker drive |
||

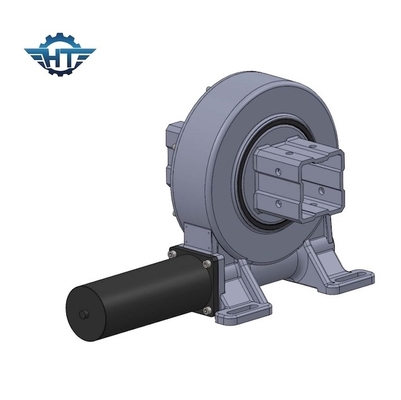

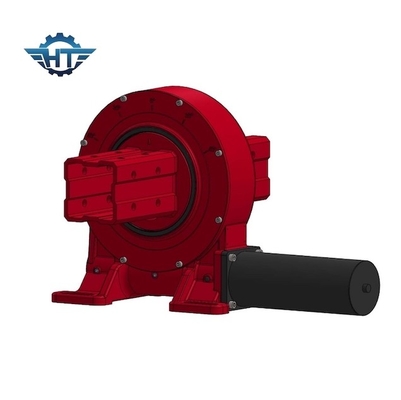

Bộ theo dõi năng lượng mặt trời thẳng đứng Ổ đĩa với sâu phong bì cho năng lượng tái tạo năng lượng mặt trời
Mô tả ổ đĩa quay theo dõi năng lượng mặt trời
Vòng quay, còn được gọi là vòng bi quay hoặc vòng bi bàn xoay, là một vòng bi lớn có thể chịu tải trọng dọc trục, tải trọng hướng tâm và mômen nghiêng nhiều hơn.Nó là bộ phận truyền động thiết yếu của máy móc.Nó có vòng trong và vòng ngoài, cán và các thành phần khác.
Người ta có thể coi truyền động quay vòng như một hộp số vì các thành phần chuyển động cốt lõi là ổ trục quay và trục sâu.Nó cũng bao gồm các thành phần phụ trợ như con dấu, vỏ và động cơ.Là một nguồn điện, động cơ truyền động quay thường là động cơ bánh răng hành tinh DC, động cơ bước DC, động cơ bánh răng xoay chiều, v.v. Động cơ thủy lực AC chủ yếu được sử dụng trong máy xây dựng như một hệ thống truyền động điện.Vì thành phần cốt lõi là bộ truyền động vòng quay, bộ truyền động quay vòng có thể dễ dàng chịu được lực hướng trục và hướng tâm.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Nguyên lý làm việc của ổ quay
Con sâu được dẫn động bởi động cơ, làm cho vòng ngoài của vòng quay quay;vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng quay được cố định trong vỏ.
Truyền động quay có khả năng tự khóa ngược vì truyền động bánh răng sâu có đặc điểm tự khóa ngược.Tính năng này giúp tăng cường đáng kể sự ổn định của hệ số an toàn và vận hành máy chủ.So với các sản phẩm xích đu truyền thống, hộp số truyền động xích đu dễ lắp đặt, dễ bảo trì và tiết kiệm diện tích lắp đặt đáng kể.
