Thông tin chi tiết sản phẩm:
|
| Mô hình: | trục kép SDE9 | Chứng nhận: | ISO, CE |
|---|---|---|---|
| Sự bảo vệ: | Vỏ bọc IP66 | Nguồn gốc: | Thường Châu, Trung Quốc |
| Vật chất: | QT | Sự bảo đảm: | 5 ~ 10 năm |
| Kích thước: | 3 inch đến 25 inch | Màu sắc: | Khách hàng yêu cầu |
| Làm nổi bật: | slewing drive for solar tracking system,slew drive for solar tracker |
||

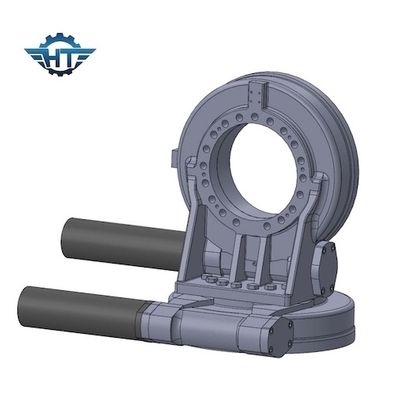

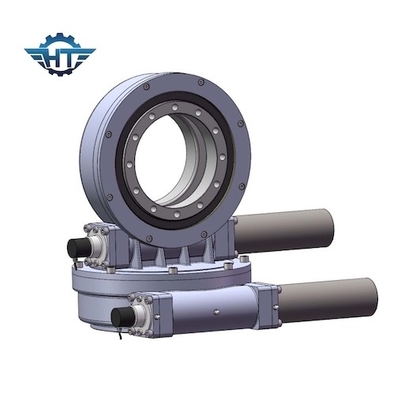

IP66 Bánh răng giun nhiều răng Truyền động kép trục quay với động cơ bước cho PV năng lượng mặt trời
Mô tả Truyền động Trục kép Bánh răng Mô tả
Các ổ quay có cấp độ bảo vệ được xếp hạng IP66, giúp bảo vệ ổ đĩa khỏi các điều kiện môi trường cũng như bụi bẩn, cát, bụi và thậm chí cả nước.Ổ đĩa được thiết kế sao cho có thể mang được tải trọng lớn với hình thức nhỏ gọn.Các bánh răng được sử dụng trong quá trình lắp ráp có thể được làm cứng để mang lại độ bền tối đa và tuổi thọ cao hơn.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Động cơ bước
Tiết lộ sáu lợi ích của động cơ bước với hộp số hành tinh
Mọi người biết rằng động cơ bước đã được sử dụng rộng rãi, nó có thể điều khiển số lượng xung để điều khiển lượng dịch chuyển góc, nhằm đạt được mục đích định vị chính xác, nhưng bạn đã biết lợi ích của động cơ bước chưa?Dưới đây là một số lợi ích:
1. Góc quay của động cơ tỉ lệ với số xung.
2. Khi dừng động cơ có mômen cực đại (khi cuộn dây kích từ).
3. Khởi động-dừng và phản ứng ngược xuất sắc.
4. Do không sử dụng chổi than, độ tin cậy cao, do đó tuổi thọ của động cơ chỉ phụ thuộc vào tuổi thọ của ổ trục.
5. Chỉ có tải nối trực tiếp với trục động cơ cũng có thể quay đồng bộ tốc độ rất thấp.
6. Vì tốc độ tỉ lệ thuận với tần số xung nên có dải tốc độ tương đối rộng.
