Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31: 1 | Mô-men xoắn đầu ra bình thường: | 533 Nm |
|---|---|---|---|
| Giữ mô-men xoắn: | 7000 Nm | Mô-men xoắn nghiêng: | 744 Nm |
| Mô-men xoắn đầu ra định mức: | 0,065 vòng / phút | Sử dụng: | Máy theo dõi năng lượng mặt trời mini |
| MOQ: | 1 miếng | Lớp bảo vệ: | IP66 |
| Làm nổi bật: | Động cơ hành tinh theo dõi năng lượng mặt trời Truyền động quay vòng,Truyền động quay nhỏ 3 inch,Truyền động quay vòng thủy lực 3 inch |
||

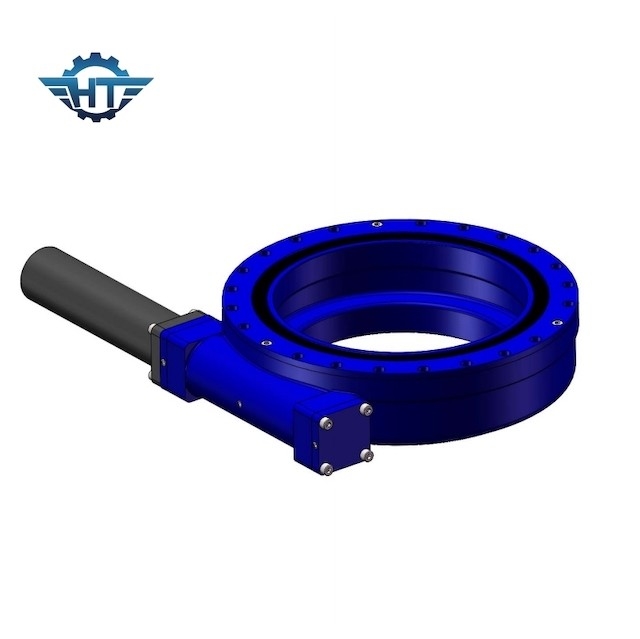

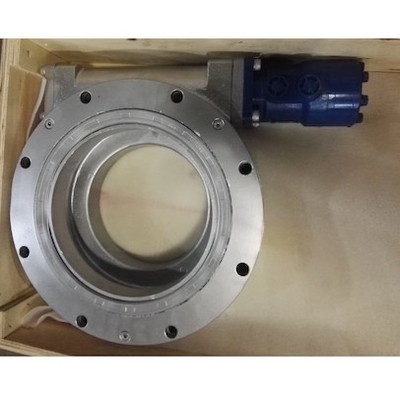

Máy theo dõi năng lượng mặt trời được điều khiển bằng động cơ hành tinh, 3 inch cho máy theo dõi năng lượng mặt trời mini
Mô tả ổ đĩa quay tay theo dõi năng lượng mặt trời
Do có nhiều mục đích sử dụng, ổ quay có nhiều kích thước kiểu mẫu, phạm vi hiệu suất và đặc điểm lắp đặt khác nhau.Bộ truyền động rất thích hợp cho các ứng dụng yêu cầu cả khả năng giữ tải và mômen quay từ cùng một hộp số.Chúng cũng có thể được chế tạo với các trục quay kép, (các trục quay cùng lúc) hoặc với các bộ truyền động kép trên cùng một trục, (hai ren sâu truyền động cùng một bánh răng trong một trục).
Những gì có thể được tùy chỉnh:
1. Các động cơ khác nhau (AC, DC và Thủy lực) có thể được thiết kế theo yêu cầu của khách hàng.
2. Trục đối diện với động cơ có thể chọn là đầu lục giác hoặc không đầu lục giác.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Ưu điểm của động cơ DC hành tinh phù hợp
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mômen xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy êm ái ở tốc độ cao.Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt.Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.
4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.
5. Cấu trúc hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
