Thông tin chi tiết sản phẩm:
|
| Loại hình: | Lái xe trượt tuyết | Nguồn gốc: | Thường Châu, Trung Quốc (đại lục) |
|---|---|---|---|
| Động cơ: | Động cơ Dc không chổi than | Tính năng: | Hoàn toàn được bao bọc |
| Vật chất: | 42CrMo hoặc 50Mn | Sự bảo đảm: | 5 ~ 10 năm |
| Kích thước: | 3 inch đến 25 inch | Đăng kí: | Hệ thống theo dõi năng lượng mặt trời phẳng |
| Làm nổi bật: | Ve9 Vertical Tracker Slew Drive,Bộ truyền động năng lượng mặt trời động cơ DC không chổi than,Bộ theo dõi năng lượng mặt trời Năng suất cao |
||

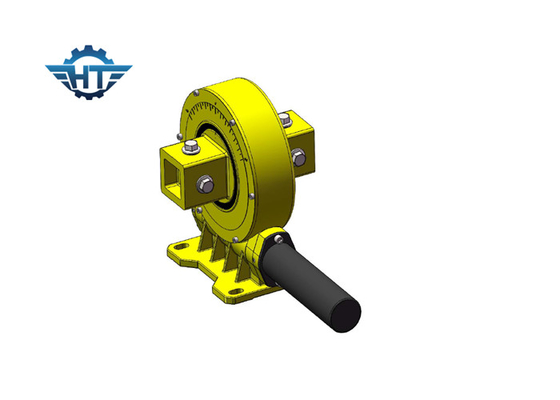

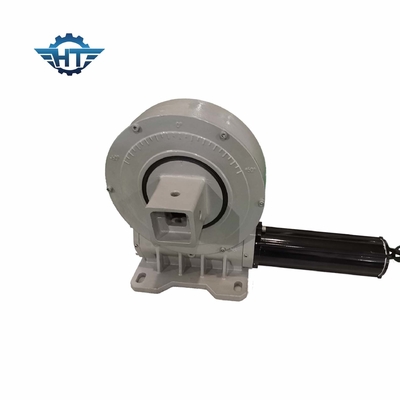

Ve9 Vertical Tracker Solar Tracker Drive Slew Drive Ứng dụng trong Hệ thống Theo dõi Mặt trời Phẳng
Mô tả ổ đĩa quay theo dõi năng lượng mặt trời
Truyền động quay vòng một trục được sử dụng trong hệ thống theo dõi trục đơn phẳng, mà khung là hệ thống theo dõi theo hướng đông - tây, sắp xếp theo hướng bắc nam.Theo thuật toán thiên văn, bộ truyền động quay vòng được điều khiển bởi động cơ sẽ chịu mô-men xoắn cao để dẫn động toàn bộ hệ thống, do đó hệ thống có thể theo dõi phương vị của mặt trời, càng xa càng tốt để cải thiện mặt trời trên bề mặt của bức xạ mô-đun quang điện , và do đó tăng khả năng phát điện.
Việc lắp đặt hệ thống theo dõi năng lượng mặt trời để giữ cho các tấm pin mặt trời luôn theo dõi mặt trời có thể cải thiện hiệu quả năng lượng mặt trời một cách hiệu quả và khi các thiết bị theo dõi một trục được lắp đặt ở các khu vực bị chiếu xạ cao, việc sản xuất năng lượng tăng lên có nghĩa là các trạm phát điện có thể tạo ra lợi tức đầu tư cao hơn.
Điều này chủ yếu dựa trên nguyên lý thiết kế của hệ thống theo dõi, do tác động của chuyển động quay của trái đất, đối với một vị trí cố định trên Trái đất, chu kỳ mặt trời quanh năm, góc chiếu sáng của nó cũng liên tục thay đổi.Hệ thống theo dõi năng lượng mặt trời được lắp đặt để giữ cho các tấm pin năng lượng mặt trời theo dõi mặt trời và tăng lượng bức xạ mặt trời nhận được bởi các mảng quang điện, do đó tăng công suất tổng thể của hệ thống phát điện quang điện mặt trời.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Dữ liệu động cơ
Điện áp định mức V / DC: 24vdc
Tốc độ không tải RPM: 1200 ± 10%
Dòng không tải A: <0,1 A
Mô-men xoắn định mức NM: 0,12
Tốc độ RPM: 800 ± 10%
Dòng tải A: ＜ 1A
Công suất định mức W: ＜ 10W
Tham số đầu ra bánh răng:
Tỷ lệ tốc độ: 399: 1
Mô-men xoắn đầu ra định mức NM: 32
Tốc độ đầu ra RPM: 2 ± 0,5
Đầu ra hội trường: 2
Loại hội trường: 40F / 39
Điện áp đầu vào Hall V: 5 ~ 24
Xác định dây:
1. Màu đỏ dày: Động cơ +
2. Đen dày: Động cơ -
3. Màu xanh lá cây vàng: GND
4. Màu vàng mỏng: sảnh B
5. Mỏng đỏ: hội trường + 24V
6. Mỏng đen: hội trường GND
7. Xanh mỏng: sảnh A
Yêu cầu kỹ thuật
1. Động cơ phải linh hoạt sau khi lắp ráp.
2. Không có tiếng ồn bất thường khi bật nguồn (vạch đỏ nối với cực dương của nguồn điện).
3. Khe hở dọc trục: Không (có thể sử dụng phục hồi đỉnh sóng).
4. Chịu được thử nghiệm điện áp: 800VAC, 5mA, Không đánh thủng, không nhấp nháy.
5. Điện trở cách điện:> 20MΩ.
