Thông tin chi tiết sản phẩm:
|
| Vật liệu bánh răng giun: | 50 triệu, 42CrMo | Người mẫu: | VE7 |
|---|---|---|---|
| Đăng kí: | Máy theo dõi năng lượng mặt trời một trục ngang | Mô-men xoắn đầu ra định mức: | 1750 Nm |
| Giữ mô-men xoắn: | 13200 Nm | Mô-men xoắn nghiêng: | 7000 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | Hộp giảm tốc Bộ theo dõi năng lượng mặt trời Ổ đĩa,Bộ truyền động quay ngang bộ theo dõi năng lượng mặt trời 1750 Nm,Bộ truyền động quay ngang bộ theo dõi năng lượng mặt trời VE7 |
||

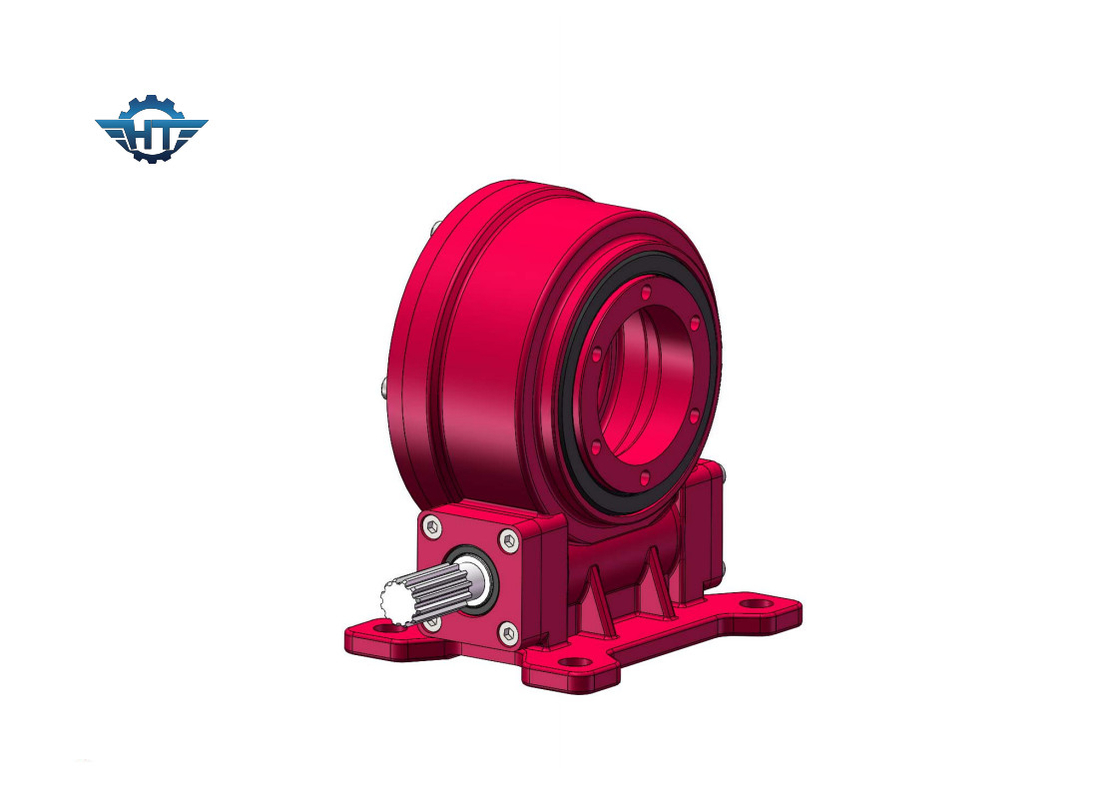

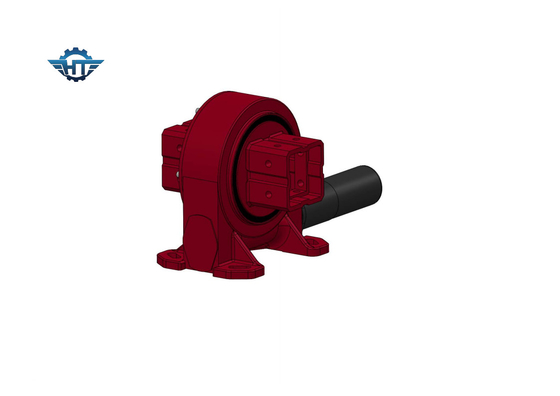

Hộp giảm tốc ổ quay VE7, tự khóa cho máy theo dõi năng lượng mặt trời một trục nằm ngang
Mô tả hộp giảm tốc ổ quay VE7
Bộ truyền động quay vòng của Hangtuo có đặc điểm là sâu bao bọc tốt và chia lưới bánh răng với sự tiếp xúc nhiều răng làm cho bộ truyền động quay vòng có mô-men xoắn trở lại cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời.Nó tự khóa và có thể xoay ± 60 °.Nếu cần nhiều phạm vi lớn hơn, nó có thể được tùy chỉnh.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Bảng chú giải thuật ngữ các tham số chính
Mô-men xoắn nghiêng:Mô men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực lớn hơn mô-men xoắn mômen nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm:Tải trọng thẳng đứng đối với trục của ổ trục quay
Tải dọc trục:Tải trọng song song với trục của ổ trục quay
Giữ mô-men xoắn:Đó là mômen quay ngược Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, Mômen xoắn cực đại đạt được được gọi là mômen giữ, nó cũng được coi là mômen hỏng.
Tự khóa:Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
