Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE7 " | Tỉ số truyền: | 51: 1 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 6120 Nm | Giữ mô-men xoắn: | 39 kN.m |
| Mô-men xoắn nghiêng: | 10 kN.m | Hiệu quả: | 40% |
| Màu sắc: | RAL 9006 hoặc theo yêu cầu | momen xoắn cực đại: | 10200 Nm |
| Làm nổi bật: | VE7 Worm Gear Slew Drive,planetary Motor Worm Gear Slew Drive,Solar Tracker motor slew drive |
||

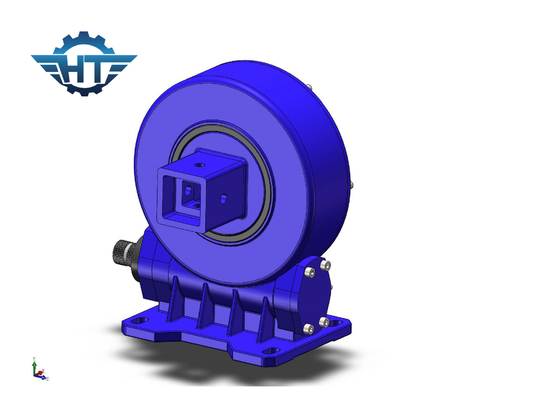

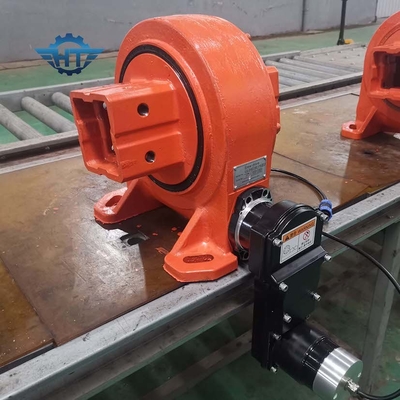

VE7 Trục đơn 12V Động cơ điện hành tinh truyền động bánh răng côn cho bộ theo dõi năng lượng mặt trời

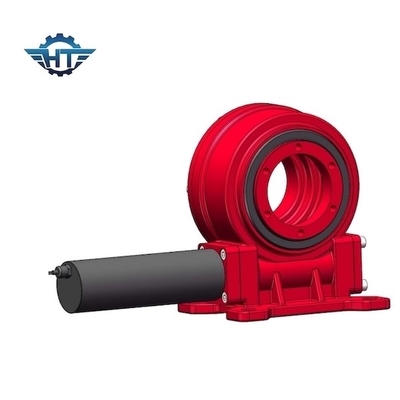

Mô tả ổ Worm Gear Slew Drive
Độ tin cậy cao: Bộ truyền động quay được thiết kế và thử nghiệm để đảm bảo tuổi thọ 30 năm.Vì vậy, tất cả các nguyên liệu phải đáp ứng các tiêu chuẩn theo yêu cầu của ISO9001 và CE.Chúng tôi thực hiện kiểm soát chất lượng âm thanh để đảm bảo sản phẩm có chất lượng cao, đáng tin cậy và chi phí thấp cùng một lúc.
Hiệu suất cao: bộ truyền động quay vòng được cung cấp bởi công nghệ con sâu đồng hồ cát để cung cấphộp số có sức mạnh và sức mạnh to lớn,khả năng sống sót tối đa giữ tải cũng như tăng hiệu quả và độ chính xác.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Các ứng dụng
Các ứng dụng truyền động trượt bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô, v.v.
Cài đặt: các ổ quay có thể được gắn theo chiều ngang, chiều dọc hoặc kết hợp nhiều trục.
Bộ điều khiển
Kiểu 111
Tham số:
Theo dõi độ chính xác: <± 0,1 độ (trong điều kiện thời tiết đẹp)
Nguồn điện đầu vào: AC 380V 50HZ, nguồn điện ba pha bốn dây
Công suất đầu ra: Động cơ ba pha AC 380V / 2.2KW
Điều khiển từ xa: Xe buýt RS 485, mô-đun không dây LoRa (tùy chọn)
Đánh giá bảo vệ: IP65
Nhiệt độ môi trường: -25 ℃ đến 50 ℃
Cấu hình và tính năng:
Hộp 400 × 500 × 120
Điều khiển MCU, thuật toán thiên văn và độ nhạy sáng
Gió lớn, giao diện bảo vệ nhiệt độ, bảo vệ ngắn mạch, bảo vệ quá dòng
Đặt lại ban đêm quay mặt về phía đông hoặc ngang
Chạy chức năng theo cách thủ công
Tích hợp bộ nguồn chuyển mạch, bộ chống sét lan truyền, mô-đun đảo chiều thuận, bộ điều khiển gió, bộ bảo vệ động cơ, v.v.
Giám sát từ xa máy tính phía trên, hiển thị cảnh báo lỗi, hiển thị hình ảnh động thời gian thực trạng thái hoạt động của thiết bị (tùy chọn)
Điều khiển từ xa không dây (tùy chọn)
Hỏi & Đáp
1. Làm thế nào để lựa chọn?
Vui lòng xác định kích thước đường kính, chiều rộng, điện áp, công suất và tốc độ không tải của động cơ yêu cầu, mét vuông của các tấm / gương năng lượng mặt trời, cách bố trí các tấm / gương năng lượng mặt trời đó.
2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước?
Chắc chắn, hoan nghênh bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.
3. Tổng chi phí cho các mẫu là gì?
Tổng chi phí mẫu = chi phí mẫu + cước vận chuyển.
Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn ổ đĩa quay vòng phù hợp.
4. làm thế nào để bạn gửi mẫu?
Xem xét số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng EMS, TNT hoặc Fedex
5. số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
1 bộ
6. những gì thời gian giao hàng của bạn?
Đối với mẫu tiêu chuẩn: 0 ~ 15 ngày;cho đơn đặt hàng hàng loạt: trong vòng 25 ~ 40 ngày.
Người liên hệ: Mr. Tommy Zhang
Tel: +86-18961639799
