Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | VE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 7320 Nm |
| Giữ mô-men xoắn: | 3,9 kNm | Mô-men xoắn nghiêng: | 8 kNm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | Như yêu cầu |
| Làm nổi bật: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

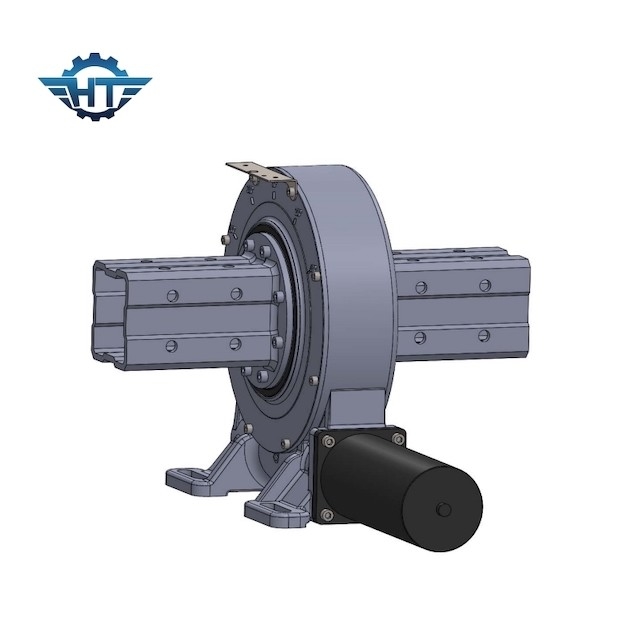

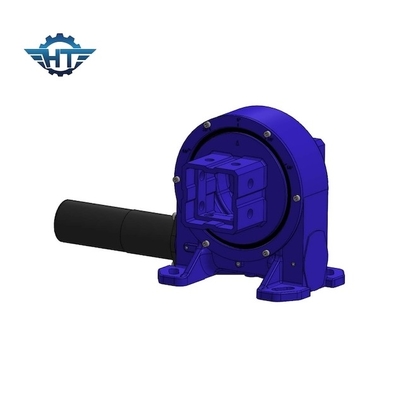

VE7 Truyền động trượt một trục dọc cho hệ thống theo dõi năng lượng mặt trời PV tự động
Mô tả ổ đĩa quay một trục
Có nhiều tên gọi cho bộ truyền động quay vòng và hiện tại không có tên gọi thống nhất, nếu chúng được gọi là: thiết bị bánh răng quay vòng, bộ truyền động quay vòng, bộ giảm tốc quay vòng, bộ truyền động quay vòng, v.v. Thiết bị này bao gồm sâu, bánh răng, vỏ, động cơ và các thành phần khác.Về cơ bản, ổ quay có thể được chia thành ổ quay đơn và ổ quay kép.Nó dựa trên một ổ trục quay, có mômen lật ngược mạnh và sử dụng bộ truyền bánh răng sâu chịu mài mòn cao.Đường truyền mượt mà giúp thiết bị của người dùng trở nên đáng tin cậy hơn.Nó sử dụng ổ sâu, tiếp xúc nhiều răng có thể tạo ra tải trọng lớn hơn và cũng có chức năng tự khóa tĩnh.Thiết bị này cũng có thể được sử dụng rộng rãi trong máy xây dựng và các lĩnh vực năng lượng mới như xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, phương tiện vận hành trên cao, hệ thống phát điện năng lượng mặt trời, v.v.
Các thông số của VE Slewing Drives
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Đặc trưng
1. Xoay ± 60 độ hoặc 360 độ.
2. Mạng connnet động cơ ở bên trái hoặc bên phải,
3. Không cần điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp, 5 năm một lần.
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa, do đó không cần phanh
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Độ chính xác cao
9. Cấp bảo vệ IP66
Sức mạnh của chúng ta
1. vật liệu thô từ các nhà cung cấp đáng tin cậy;
2. quy trình sản xuất tuân thủ nghiêm ngặt Hệ thống quản lý chất lượng ISO9001;
3. kiểm soát chất lượng trong quá trình nghiêm ngặt và kiểm tra 100% thành phẩm trước khi giao hàng;
4. kiểm tra sản phẩm của bên thứ ba được chấp nhận theo yêu cầu của khách hàng.
5. áp dụng quy trình thiết kế sản phẩm tiêu chuẩn hóa và APQP, PPAP, FEMA để phân tích ứng dụng.
Dịch vụ
1. Dịch vụ OEM
2. Chúng tôi cung cấp các sản phẩm tiêu chuẩn và sản phẩm không đạt tiêu chuẩn;
3. Chúng tôi cung cấp các mẫu tùy chỉnh, bản vẽ tùy chỉnh, lập bản đồ tận nơi và các dịch vụ khác;
4. Chúng tôi cung cấp đầy đủ các dịch vụ, bao gồm thiết kế, gia công, đóng gói, vận chuyển, v.v.
Đóng gói & Vận chuyển
1. Đổ đầy dầu chống rỉ
2. Đóng gói với các lớp bảo vệ
3. Cố định trong trường hợp ván ép, pallet, khung thép
