Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 57: 1 | Thể loại: | Kèm |
|---|---|---|---|
| Ứng dụng: | Năng lượng mặt trời | Động cơ: | động cơ thủy lực hoặc động cơ điện |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| Hiệu quả: | 40% | Cài đặt phương pháp: | Ngang hoặc dọc |
| Làm nổi bật: | hydraulic slew motor,slewing gear |
||

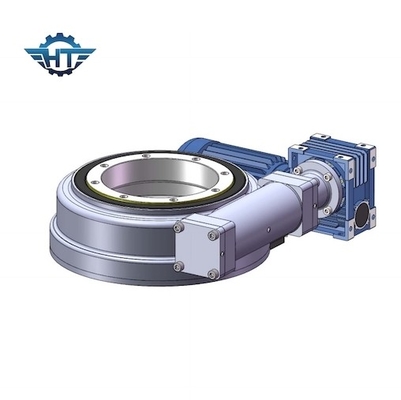

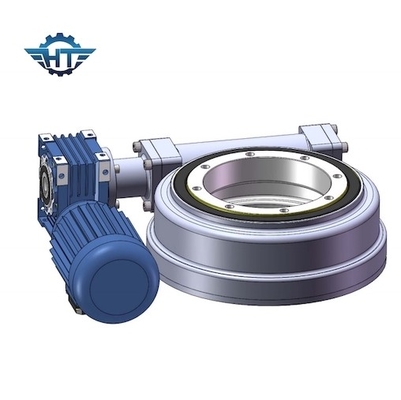

Ổ đĩa điện dạng cuộn được chứng nhận IP66 CE kèm theo với thiết kế nhỏ gọn và tính năng tự khóa
Mô tả ổ đĩa điện quay
Truyền động quay vòng là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền một mô-men xoắn để quay.Phép quay có thể theo một trục hoặc nhiều trục với nhau.Truyền động quay được tạo ra bằng cách sản xuất bánh răng, vòng bi, phớt, vỏ, động cơ và các thành phần phụ trợ khác và lắp ráp chúng thành một hộp số hoàn chỉnh.
Bộ truyền động quay vòng là một loại sản phẩm quay vòng mới.Nó thường bao gồm ổ trục quay, con sâu, mô tơ, vỏ, ... Nó có ưu điểm là kích thước lớn, truyền động ổn định, tuổi thọ cao, dễ lắp đặt, tiết kiệm nhiều không gian lắp đặt, dễ bảo trì, và có thể tiết kiệm chi phí rất nhiều.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Đặc trưng
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải, động cơ có thể là động cơ bước, động cơ servo, động cơ thủy lực, v.v.
3. Không cần thiết để điều chỉnh khe hở bánh răng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
5. Cài đặt đơn giản và bảo trì thấp
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen nghiêng cao, thích hợp để lắp đặt theo phương ngang
