Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | VE7 |
|---|---|---|---|
| Tỉ số truyền: | 51: 1 | Mô-men xoắn đầu ra định mức: | 6120 Nm |
| Giữ mô-men xoắn: | 39000 Nm | Mô-men xoắn nghiêng: | 10 kNm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | như yêu cầu |
| Làm nổi bật: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

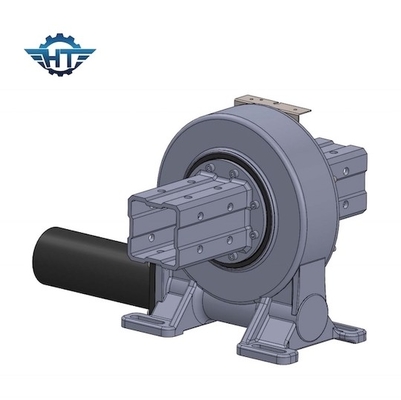

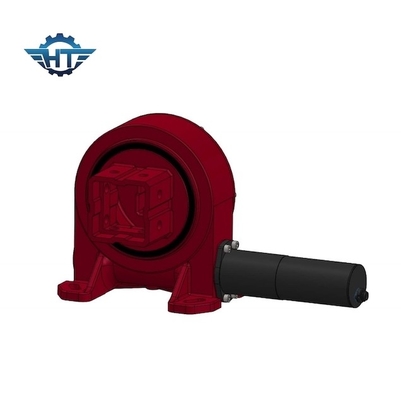

Đồng hồ cát Worm bánh răng truyền động cho hệ thống theo dõi trục đơn ống vuông 120mm
Đồng hồ cát Worm bánh răng Slew Drive Mô tả
Bộ truyền động quay một trục VE7 quay quanh một trục.Bộ truyền động quay vòng VE7 với động cơ bánh răng 24vdc có thể được thiết kế với kích thước khác nhau để phù hợp với tất cả các loại ống chính.Nó cũng là một sản phẩm tiêu chuẩn, dễ cài đặt nhất và được sử dụng phổ biến nhất.Bộ truyền động quay vòng VE7 cung cấp khả năng lắp thẳng đứng và ổ kín hoàn toàn trong một thiết bị công suất cao.
Các thông số của VE Slewing Drives
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Thuận lợi
1. Mômen cản trở cao
2. Tự khóa để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Dừng cứng bên trong, phạm vi từ ＋ 60 ° ~ －60 °, nếu khách hàng có ứng dụng yêu cầu trục quay 360 °, chúng tôi có loại đầu ra mặt bích để cung cấp
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao và giảm thiểu phản ứng dữ dội
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Người nộp đơn
Vòng bi truyền động quay thường được tìm thấy trong các ứng dụng như: tuabin gió, thiết bị vận chuyển tải nặng, thiết bị theo dõi năng lượng mặt trời, cần trục bến cảng, thiết bị thủy lực, cơ cấu lái cần trục, hệ thống tự động hóa, bộ thao tác tải nặng, bàn điều khiển ngáp và cao độ.
Hỏi & Đáp
1. Làm thế nào tôi có thể chọn?
Hãy xác định kích thước đường kính bánh xe, chiều rộng, điện áp, công suất và tốc độ không tải của các động cơ yêu cầu.
2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước?
Chắc chắn, hoan nghênh bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.
3. Tổng chi phí cho các mẫu là gì?
Tổng chi phí mẫu = chi phí mẫu + cước vận chuyển
Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn động cơ bánh răng phù hợp
4. làm thế nào để bạn gửi mẫu?
Xem xét số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng EMS, TNT hoặc Fedex
5. số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
10 bộ sau khi mẫu được xác nhận
6. những gì thời gian giao hàng của bạn?
Đối với mẫu tiêu chuẩn: trong vòng 7 ngày;đối với đơn đặt hàng hàng loạt: trong vòng 25 ngày.
