Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Độ chính xác: | ＜ 0,1 |
| Người lái xe: | Động cơ điện | Loại hình: | Trục đơn |
| Đăng kí: | Hệ thống theo dõi năng lượng mặt trời liên kết | Màu sắc: | như yêu cầu |
| Làm nổi bật: | VE9 Single Worm Gear Slew Drive,50kN Solar Tracking Slew Drive,Linkage Solar Tracking System Slew Drive |
||

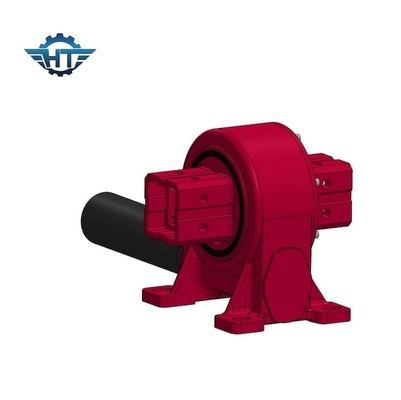

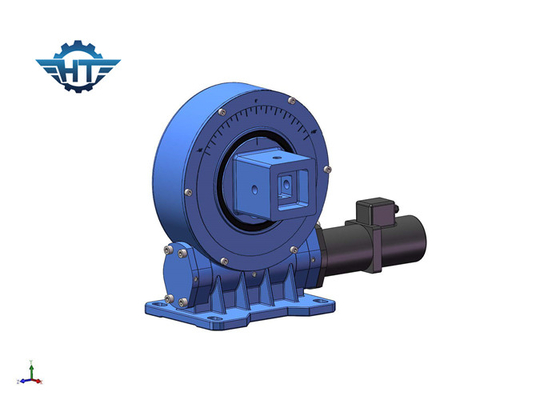

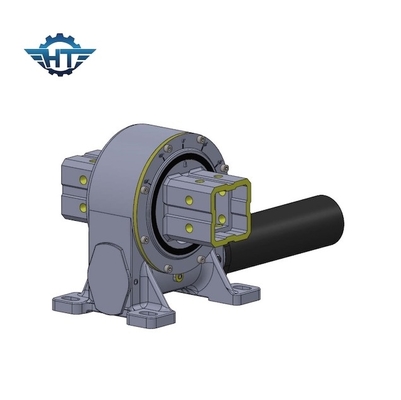

VE9 Single Worm Gear Slew Drive với mô-men xoắn cao cho hệ thống theo dõi năng lượng mặt trời liên kết
Mô tả ổ đĩa đơn Worm Gear Slew Drive
Bộ truyền động quay hoặc ổ trục vòng quay là các mô-đun quay là các bộ phận quay nhỏ gọn được tích hợp trong một vỏ bằng gang có chứa một vòng quay với một bánh răng.Bánh răng quay vòng quay với độ chính xác cao và cho phép quay trơn tru và nỗ lực tối đa.
Các thông số của VE Slewing Drives
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Đặc trưng
1. Tự khóa ngược vì đặc tính tự khóa của bánh răng sâu.Tính năng này giúp tăng cường đáng kể sự ổn định của hệ số an toàn và vận hành máy chủ.
2. So với các sản phẩm xích đu truyền thống, hộp số truyền động xích đu dễ lắp đặt, dễ bảo trì và tiết kiệm không gian lắp đặt đáng kể.
Thuận lợi
1. Mô men lật ngược mạnh dựa trên vòng xoay
2. Bao bọc ổ sâu bên trong
3. Tải trọng lớn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh
5. Khó dừng bên trong
Các ứng dụng
Các ứng dụng truyền động quay vòng hoặc vòng quay điển hình bao gồm năng lượng mặt trời, tuabin gió, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô.
