Thông tin chi tiết sản phẩm:
|
| Loại hình: | Truyền động quay dọc | Vật chất: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Đăng kí: | Hệ thống sưởi ấm bằng năng lượng mặt trời | Sự bảo đảm: | 10 năm |
| Màu sắc: | khách hàng yêu cầu | Kích thước: | 3 inch - 25 inch |
| Động cơ: | Động cơ DC 24V | Tính năng: | Sống thọ |
| Làm nổi bật: | Động cơ điện Worm Gear Slew Drive,VE5 Worm Gear Slew Drive nhỏ gọn,Hệ thống sưởi năng lượng mặt trời Hệ thống sưởi ấm Slew Drive |
||

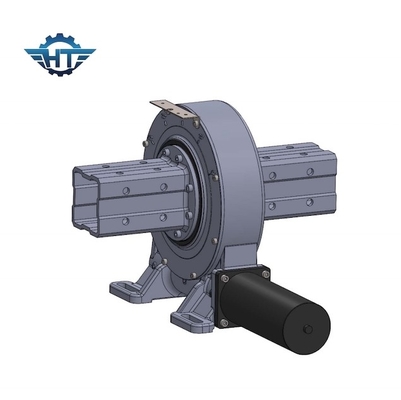

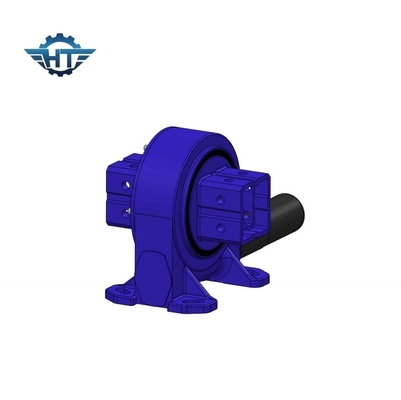

VE5 Worm Gear Slew Drive nhỏ gọn với động cơ điện cho hệ thống sưởi ấm bằng năng lượng mặt trời
Mô tả ổ Worm Gear Slew Drive
Công nghệ sản xuất điện năng lượng mặt trời dạng máng tập trung ánh sáng mặt trời trên đường tiêu cự thông qua một gương tập trung hình parabol dạng máng, và bộ thu được lắp trên đường tiêu cự.Để hấp thụ năng lượng bức xạ mặt trời sau khi lấy nét.Sau khi chất lỏng trong ống được làm nóng, nó chảy qua bộ trao đổi nhiệt để làm nóng nước tạo ra hơi nước, được tạo ra bằng chu trình năng lượng hơi nước.Hệ thống phát điện mặt trời dạng máng chủ yếu bao gồm hệ thống thu nhiệt, hệ thống lưu trữ nhiệt, hệ thống trao đổi nhiệt và hệ thống phát điện.Hệ thống thu nhiệt có cấu tạo chủ yếu là ống thu nhiệt, mặt gương thu, kết cấu đỡ và hệ thống điều khiển.Các ổ quay là bộ phận quan trọng trong cấu trúc hỗ trợ.
Các thông số của VE Slewing Drives
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Đặc trưng
1. Xoay từ 0 ~ 180 °
2. Kết nối động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen cản trở cao, thích hợp để lắp đặt thẳng đứng
9. Bảo trì thấp
